Autor: Josef Remeš

Dotazy:

Pro tuto nadstavbovou aplikaci nelze využívat technické podpory firmy CAD Studio. Vaše dotazy prosím zasílejte diskuzního fóra:
  • dotazy k GG menu - Téma: AutoCAD - GGmenu
  • dotazy k CAD standardy - Téma: AutoCAD - CAD standardy
  • dotazy k CAD standardy a GGmenu - Téma: AutoCAD - CAD standardy a GGmenu



  • CAD standardy

    CAD standardy byly vytvořeny jako studijní opora pro kreslení výkresů stavební části, tzn. výkresů architektonicko-stavebního řešení, situací a požárních výkresů. Rádi bychom upozornili, že se jedná o doporučené a nezávazné nastavení, které by mohlo pomoci dodržovat standardy a zpřehlednit práci studentům a začínajícím uživatelům AutoCADu, kteří jsou stavebního zaměření a pracují s AutoCADem poprvé.
    CAD standardy jsou určeny pro všechny verze AutoCADu i AutoCADu LT (testováno na verzích 2004 až 2010).

    Jedná se o neoficiální doporučení kreslení pro studenty stavebních fakult a nadstavbu, která zefektivňuje kreslení výkresů ve stavebnictví. Budeme rádi za jakoukoliv zpětnou vazbu a připomínky.

    GGmenu

    GGmenu je nadstavba pro AutoCAD, která byla vytvořena pro usnadnění projektantské práce v rámci prostředí projekční kanceláře a studia na VUT FAST. GGmenu tvoří soubor volně dostupných nástrojů a užitečných funkcí AutoCADu pro architektonicko-stavební profese. Nadstavba se u několika funkcí odkazuje na šablonu z CAD standardů a při jejich absenci funkce nemusí správně fungovat. Nadstavba GGmenu je určena pro české verze AutoCADu.
    Nadstavba je určena pro AutoCAD řady 200x, ve verzích LT nebude fungovat.

    Pro kreslení pomocí GGmenu je vhodé použít vždy jednu ze šablon CAD standardů nebo výkres na této šabloně založený.

    Vzorový projekt

    "Vzorový projekt" obsahuje výkresovou dokumentaci vytvořenou ve třetím a čtvrtém ročníku na Fakultě stavební VUT v Brně. Označovat jej za vzorový projekt je dle mého názoru troufalost neb v té době a i nyní jsem ve stavařině pouhý holobrádek a jistojistě byste v dokumentaci nalezli věci, které považujete za chybné nebo byste je udělali jinak. Proto prosím berte tuto dokumentaci s rezervou. Já sám jsem váhal zda projekt vůbec zveřejnit. Nicméně řekl jsem si, že by tento „vzorový projekt“ mohl být pomocnou berličkou studentům, kteří se rozhodli používat CAD standardy a rádi by viděli stavební projekt pomocí nich vytvořený.

    Poznámka: Některé externí odkazy ve výkresech bude nutné znovu namapovat podle aktuálního umístění.




    Soubory ke stažení

    NázevVelikost
    CAD Standardy jsou nyní součástí projektu Stavební výkresy na VUT v Brně
    GGmenu v1.9915,2 MB
    GGmenu v1.99+ribbon (automatická instalace pro A2011/2010)8,7 MB

    Viz též: Dokumentace CAD Standardy




    Náhledy

    Klepněte pro zvětšení

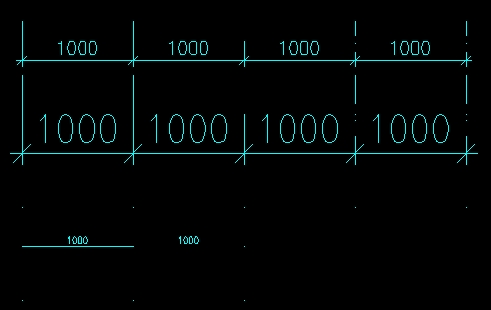

    Kótovací styl
    Obr. CAD standardy: Kótovací styly
    Typy čar - půdorys
    Obr. CAD standardy: Typy čar - půdorys
    Typy čar - situace
    Obr. CAD standardy: Typy čar - situace
    Dynamický blok
    Obr. CAD standardy: Dynamický blok

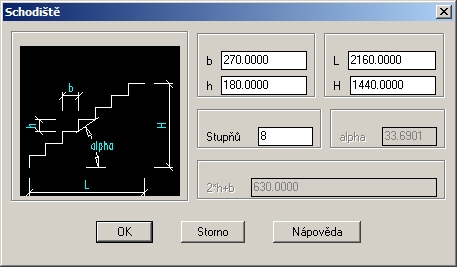

    Schodiště
    Obr. GGmenu: Schodiště

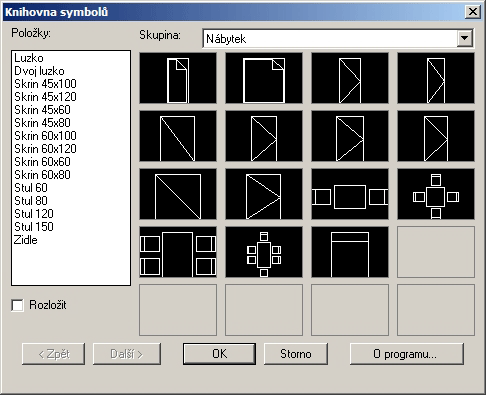

    Knihovna symbolů
    Obr. GGmenu: Knihovna symbolů

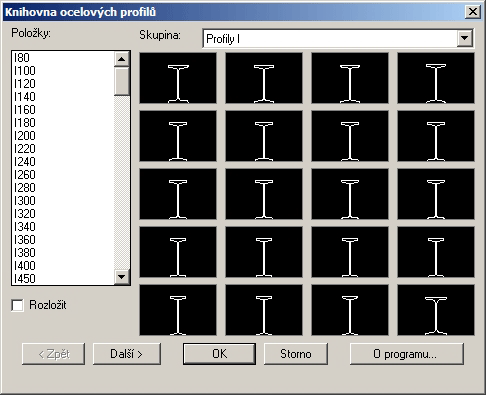

    Knihovna ocelových profilů
    Obr. GGmenu: Knihovna ocelových profilů

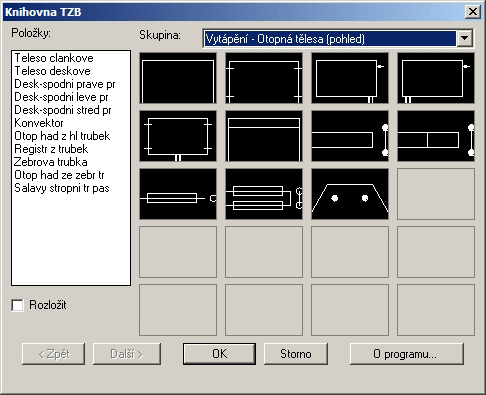

    Knihovna TZB
    Obr. GGmenu: Knihovna TZB

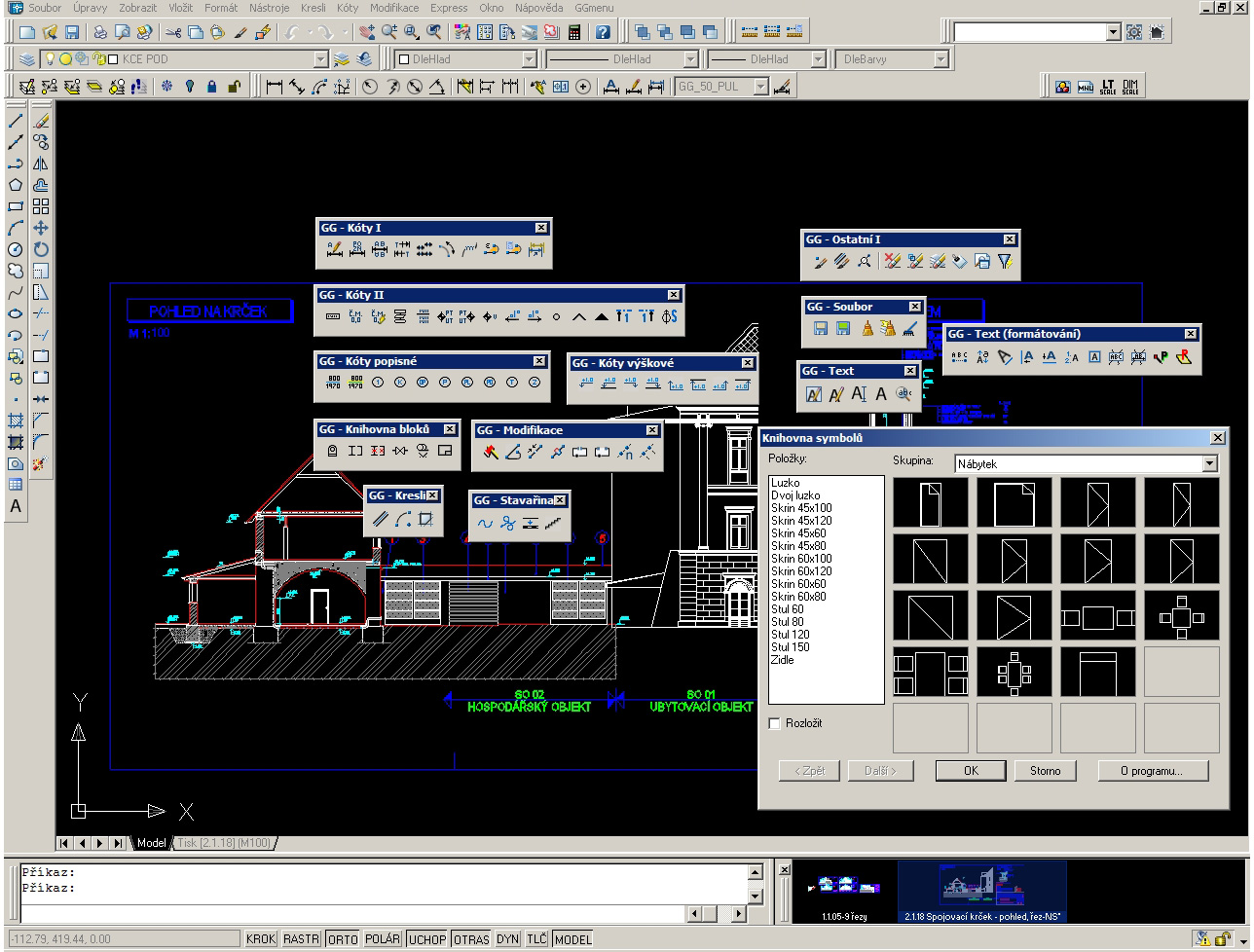

    Integrace menu v AutoCADu
    Obr. GGmenu: Integrace menu v AutoCADu



    Historie verzí

    Historie verzí: CAD standardy

    • CAD standardy v1.5
    • - Přidány a aktualizovány čáry Additional .LIN linetypes for AutoCAD and LT / Zdroj: CAD Fórum
    • - Přidány a aktualizovány čáry LP_Linetypes / Zdroj: CAD Fórum
    • - Přidány čáry Insite / Zdroj: Ing. Jiří Mantlík
    • - Přidány čáry hranice / Zdroj: Ing. Jiří Mantlík
    • - Přidány čáry CCS_Linetypes / Zdroj: Custom CAD Solutions
    • - Přidány čáry TECHSOFT / Zdroj: TECHSOFT s.r.o.
    • - Přidány soubor tvarů Gp.shx / Zdroj: GeoPol
    • - Aktualizován soubor tvarů insite.shx / Zdroj: GeoWin
    • - Aktualizovány výkresy s bloky Bloky požární ochrany; Bloky stavební ČSN
    • CAD standardy v1.4
    • - Přidána podpora pro AutoCAD 2008
    • - Přidán výkres se vzorovými legendami a tabulkami pro stavební výkresy (C:\CAD standardy\Bloky\Legendy a Tabulky.dwg)
    • CAD standardy v1.3
    • - Přechod na novější verzi instalátoru NSIS 2.29
    • - CAD standardy VUT FAST byly přejmenovány na pouhé CAD standardy
    • - Usnadnění instalace a odinstalace (instalátor nyní přidá cesty ke CAD standardům mezi cesty k podpůrným souborům automaticky)
    • - Aktualizace souborů s plotrovacími styly
    • - Na žádost uživatelů zavedena i distribuce pomocí archivu (určeno pouze pro zkušenější uživatele)
    • CAD standardy v1.2
    • - Aktualizovány soubory typů čar a definic tvarů
    • - Přidány nové šrafy dle ČSN
    • - Přidán nový typ písma CAD13.shx
    • - Ve složce VUT FAST CAD\Bloky naleznete knihovny s bloky požární ochrany (poskytl Ing. Miroslav Šišák), stavebními bloky dle ČSN 01 3420, bloky stolů, bloky formátů a razítek
    • CAD standardy v1.1
    • - Rozšířena kompatibilita pro AutoCAD 2004 CZ / EN, AutoCAD 2005 EN, AutoCAD 2006 EN, AutoCAD 2007 EN
    • - Přidány typy čar z nadstavby ST a pro základní mapy (autor Petr Pátra)
    • CAD standardy v1.0
    • - První publikovaná verze CAD standardů

    Historie verzí: GGmenu

    • GGmenu v1.99
    • - Přepracováno načítání GGmenu
    • - Mírná reorganizace menu
    • - Aktualizace bloků v Knihovně symbolů
    • - Aktualizace funkce AddLen na verzi 2.29dev / Zdroj: Alfred
    • - Aktualizace funkce lomove_body na verzi 2.30dev / Zdroj: Alfred
    • - Aktualizace funkce Replace_Unicode na verzi 0.11dev / Zdroj: Alfred
    • - Aktualizace funkce reverse na verzi 2.14 / Zdroj: Tom Davis
    • - Aktualizace funkcí AllVports, DBXremSL, DeleteFilters, DelProxy, DOBT, GeoRefImg, LGC, LinCatalog, LinOut, Sellay, SysVarLock, VerticesBlk, WBlockAll, WPS / Zdroj: CAD Studio
    • - Přidána funkce KN-JTSK-CUZK-KLIK (menu GGmenu - Situace - Informace o pozemku z KN) a (panel nástrojů GG - Dotazy - Informace o pozemku z KN) / Zdroj: Alfred
    • - Přidána funkce BreakObjects21 (menu GGmenu - Modifikace - Přerušit objekty) / Zdroj: Charles Alan Butler
    • - Přidána funkce DBXremVBA (menu GGmenu - Čisti - Čisti VBA makra) / Zdroj: CAD Studio
    • - Přidána funkce ScaleXYZ (menu GGmenu - Modifikace - Změnit měřítko objektů v ose X-Y-Z) / Zdroj: CAD Studio
    • - Přidána funkce AutoPDF (menu GGmenu - Nastavení - AutoPDF) / Zdroj: CAD Studio
    • - Přidána funkce Flay (menu GGmenu - Hladiny - Automatické nastavení hladin pro objekty Zap/Vyp) / Zdroj: CAD Studio
    • - Přidána funkce LayLay (menu GGmenu - Hladiny - Automatické přepnutí viditelnosti hladin Model/Rozvržení) / Zdroj: CAD Studio
    • - Přidána funkce Loman (panel nástrojů GG - Hladiny - Správce rozvržení) / Zdroj: CAD Studio
    • - Přidána funkce Srxtext (panel nástrojů GG - Text - Najít a nahradit text) / Zdroj: CAD Studio
    • - Přidána funkce Triangle (panel nástrojů GG - Kresli - Trojúhelník) / Zdroj: CAD Studio
    • - Přidána funkce off_el (panel nástrojů GG - Kresli - Ekvidistanta elipsy) / Zdroj: xeron-500
    • - Přidána funkce MatchLayP (panel nástrojů GG - Soubor - Kopírovat vlastnosti hladiny) / Zdroj: CAD Studio
    • - Přidána funkce MatchSel (panel nástrojů GG - Soubor - Použít vlastnosti entity) / Zdroj: CAD Studio
    • - Přidána funkce mistni_nabidka (panel nástrojů GG - Bonus - Zapnutí-vypnutí místní nabídky) / Zdroj: Kackac
    • GGmenu v1.98
    • - Mírná úprava v názvu některých panelů nástrojů
    • - Přidán nový panel nástrojů GG - Kóty - Editace
    • - Přidán nový panel nástrojů GG - Měření
    • - Reorganizace panelu nástrojů GG - Kóty I
    • - Přidána nová položka do menu GGmenu - Měření
    • - Aktualizace funkce lomove_body na verzi 2.25dev / Zdroj: Alfred
    • - Přidán příkaz GGmenu - Dopravní stavby - Lomové body - Staničení od konce křivky) / Zdroj: Alfred
    • - Přidána funkce z AGP menu (viz panely nástrojů GG - Kóty - Editace a GG - Měření) / Zdroj: Ing. Pavel Skřička
    • - Přidána funkce AllVports (menu GGmenu - Rozvržení - Vypnout UCSFOLLOW ve všech výřezech) / Zdroj: CAD Studio
    • - Přidána funkce Autonumb (menu GGmenu - Text - Automatické číslování) / Zdroj: Scott Restmeyer
    • - Přidána funkce DBXscanSL (menu GGmenu - Čisti - Čisti měřítka anotací) / Zdroj: CAD Studio
    • - Přidána funkce BreakAll (menu GGmenu - Modifikace - Přerušit objekty v průsečících) / Zdroj: C.A.Butler & CAD Studio
    • - Přidána funkce LGC (menu GGmenu - Měření - Délka oblouku/křivky) / Zdroj: CAD Studio
    • - Přidána funkce MULTI-PAGESETUP (menu GGmenu - Rozvržení - Násobné nastavení vzhledu stránky) / Zdroj: CAD Studio
    • - Přidána funkce Otocrychle (panel nástrojů GG - Modifikace) / Zdroj: CAD Fórum
    • - Přidána funkce Pricti2 (menu GGmenu - Text - Přičíst hodnotu 2) / Zdroj: CAD Fórum
    • - Přidána funkce QBRICK (menu GGmenu - Modifikace - Přerušit objekty v průsečících (QBRICK)) / Zdroj: Kamal Boutora
    • - Přidána funkce ScaleListDel (menu GGmenu - Čisti - Čisti měřítka) / Zdroj: Steve Johnson
    • - Přidána funkce TCE (menu GGmenu - Bloky - Editovat blok v buňce tabulky) / Zdroj: CAD Studio
    • - Přidána funkce VojPer (menu GGmenu - Nástroje - Vojenská perspektiva) / Zdroj: CAD Studio
    • - Přidána funkce VPFL (menu GGmenu - Hladiny - Zmrazit hladinu v aktuálním výřezu) / Zdroj: CAD Studio
    • - Přidána funkce WPS (panel nástrojů GG - Modifikace, menu GGmenu - Modifikace - Vybrat objekty ohraničené křivkou, ) / Zdroj: CAD Studio
    • - Přidána funkce FixHatch pro AutoCAD 2000 - 2002 / Zdroj: CADwerx
    • - Přidána funkce FixCombos pro různé verze AutoCADu / Zdroj: CADwerx
    • - Přidána funkce MtmdEdit pro různé verze AutoCADu / Zdroj: Mansur Mamkin
    • - Přidána funkce záložek iDwgTab pro AutoCAD 2000 - 2008 / Zdroj: IComTools
    • - Přidána a přeložena funkce záložek Drawing Tabs pro AutoCAD 2007 - 2008 / Zdroj: Autodesk
    • - Funkce a nástroje, které jsou závislé na verzi AutoCADu přesunuty do složky GGmenu\Fce\ACAD\ a je nutné jejich samostatné načtení
    • GGmenu v1.97
    • - Přechod na novější verzi instalátoru NSIS 2.29
    • - Na žádost uživatelů zavedena i distribuce pomocí archivu (určeno pouze pro zkušenější uživatele)
    • - Usnadnění instalace a odinstalace (instalátor nyní přidá cesty k nadstavbě mezi cesty k podpůrným souborům automaticky, včetně načtení menu)
    • - Přidána funkce DB2SB (menu GGmenu - Bloky - Převést dynamický blok na standardní)
    • - Přidána funkce FIXBLOCK (menu GGmenu - Bloky - Předefinovat bloky násobně) / Zdroj: Manu-Soft Computer Services
    • - Přidána funkce MEASURE2 (menu GGmenu - Modifikace - Dělit v měřítku ze stran) / Zdroj: CAD Studio
    • - Přidána funkce REVERSE (menu GGmenu - Modifikace - Převrátit směr objektu) / Zdroj: Tom Davis
    • - Přidána funkce PL2ML (menu GGmenu - Modifikace - Převést křivky na multičáry)
    • - Přidána funkce SPOJITDOKRIVKY (menu GGmenu - Modifikace - Spojit do křivky) / Zdroj: BenaCZ
    • - Přidána funkce WPS (menu GGmenu - Modifikace - Vybrat objekty ohraničené křivkou) / Zdroj: CAD Studio
    • - Přidána funkce INTLINES (menu GGmenu - Modifikace - Vytvořit body v průsečících) / Zdroj: Bill Kramer
    • - Přidána funkce CISTI_VN (menu GGmenu - Čisti - Čisti adresář) / Zdroj: nadstavba ProBlbec
    • - Aktualizace funkcí: wblockall; srxTEXT; reverse (2.1) / Zdroj: CAD Studio
    • - Aktualizace funkce: lomove_body na verzi 2.24dev / Zdroj: Alfred
    • - Menší úprava bloků Cislo_mistnosti; PTUT_L; PTUT_P
    • - Reorganizace menu v části Bloky a Modifikace
    • GGmenu v1.96
    • - Značné zrychlení načítání menu přepsáním kódu MNU a MNS souboru
    • - Umožněno násobné vkládání výškových kót (panel nástrojů GG - Kóty výškové)
    • - Přidáno 5 nových příkazů pro interpolaci (menu GGmenu - Situace)
    • - Přidáno několik funkcí pro Dopravní stavby: Lomové body a Staničení (menu GGmenu - Dopravní stavby)
    • - Přidána funkce pro hromadnou změnu vlastností textu (menu GGmenu - Text - Hromadná změna vlastností textu)
    • - Přidána funkce pro znovunačtení GGmenu (menu GGmenu - Nastavení - Znovunačíst GGmenu)
    • - Aktualizováno několik nástrojů od Alfreda
    • - Přidány nástroje od Alfreda
    • GGmenu v1.95
    • - Nový panel nástrojů GG - Hladiny
    • - Funkce pro opravu hodnoty vložené výškové kóty (panel nástrojů GG - Kóty výškové)
    • - Funkce volby úrovně 0,000 pro výškové kóty (panel nástrojů GG - Kóty výškové)
    • - Funkce pro kreslení paraboly vzepětím nebo bodem (panel nástrojů GG - Kreslení II)
    • - Funkce pro kreslení výškového zakružovacího oblouku (menu GGmenu - Kresli - Výškový zakružovací oblouk)
    • - Funkce pro kreslení výztuže (panel nástrojů GG - Stavařina)
    • - Rozšířeny a aktualizovány knihovny bloků (přidány dynamické bloky)
    • - Přidány nástroje od Ing. Lukáše Hrona
    • - Opraveno několik chyb, které zapříčinily nenačtení některých funkcí
    • GGmenu v1.94
    • - První publikovaná verze GGmenu
