CVIČENIE 8: Vytvorenie dialógových panelov

v rámci tvorby nadstavby AutoCADu

AutoCAD patrí k softvérovým produktom, ktorý umožňuje konštruktérovi – projektantovi prispôsobenie počítačového grafického prostredia podľa danej oblasti riešenia (nadstavba AutoCADu), vytváranie nových programov, spracovanie dát podľa požadovaných technologických postupov a pod.

Vo Visual LISP editore (obr. 1.2 a obr. 8.4) budeme vytvárať dialógové (DCL) panely (obr. 8.5), ktoré použijeme na spracovanie dát, pričom si vytvoríme program v jazyku AutoLISP. Ďalší súbor typu DCL vytvoríme pomocou jazyka DCL (Dialog Control Language – dialógový riadiaci jazyk). Vytvorenie DCL panelov si popíšeme na jednoduchom príklade výpočtu súradníc meraných bodov (BodM), kde poznáme súradnice stanoviska merania (BodS) a orientačného bodu (Bod0), [15]. Schéma výpočtu polárnej metódy určovania súradníc bodov a metódy trigonometrického určovania nadmorských výšok je na obr. 8.1.

Obr. 8.1. Výpočet súradníc a výšok bodov

Vo výpočtoch budeme uvažovať súradnicový systém S-JTSK, prípadne miestny geodetický systém a výškový systém Bpv, kde využijeme vzťahy:

Poloha:

Výška:

Vzorce sú uvedené za účelom ukážky spracovania matematických vzťahov v AutoLISPe. Nakoľko sa nachádzajú v matematických vzťahoch goniometrické funkcie a uhly, je potrebný ich prevod na radiány a z radiánov na požadovaný typ uhlov (grády, stupne). Hlavnou nosnou časťou kap.8 je vytváranie DCL panelov a spracovanie dát.

8. 1. Príprava snímok typu SLD

Nakoľko pracujeme v prostredí AutoCAD, odporúčame vykresliť v ňom všetky obrázky, ktoré si budeme vytvárať v tvare snímky (Snímek) [Slide] – súbor s príponou SLD, ktorý vložíme do DCL panela (obr. 8.7). Obrázok kreslíme podľa pravidiel v CAD I. [21] a obr. 8.2, pričom je potrebné prepnúť farbu plochy výkresu na bielu [White].

Obr. 8.2. Výkres na vytvorenie snímky typu SLD

Výkres sa ukladá v tvare DWG a vytvorená snímka SLD, napríklad s názvom SCH1.SLD. Nakoľko snímku SCH1.SLD nie je možné upravovať, ale len vytvoriť novú, uložíme si aj výkres SCH1.DWG. V prípade nutnosti editujeme výkres a vytvoríme novú snímku (VSnímek) [MSlide].

Snímku SCH1.SLD sme vytvorili za účelom vloženia schémy výpočtu (obrázka) priamo do dialógového panela pomocou DCL súboru a AutoLISPu (obr. 8.4 a obr. 8.7).

Postup vytvorenia snímky (VSnímek) [MSlide]:

a) Nakreslíme výkres podľa obr. 8.2.

b) Uložíme výkres DWG: Súbor [File], Ulož ako [Save as]

Meno: Sch1 - vytvorenie SCH1.DWG

c) Vytvoríme snímku SLD: VSnímek [MSlide]

Meno: Sch1 - vytvorenie SCH1.SLD

d) Postup opakujeme, až kým nie je snímka správne nakreslená.

8. 2. Vstupný dátový súbor

V ľubovoľnom textovom editore vytvoríme dátový súbor UDAJE.DAT. Meno vstupného dátového súboru je pevne dané. V prípade voľby ľubovoľného mena súboru musíme program v AutoLISPe dopracovať. Merané údaje musíme nahrať a upraviť do súboru UDAJE.DAT podľa štruktúry obr. 8.3.

Obr. 8.3. Vstupné merané údaje UDAJE.DAT

8. 3. Vytvorenie prázdnych DCL panelov

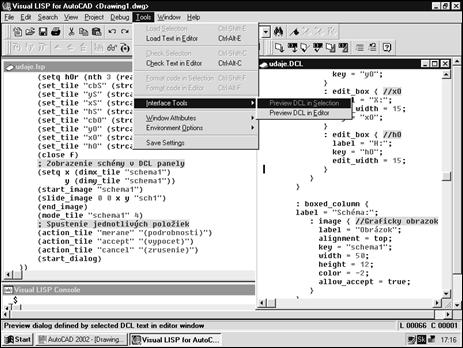

DCL panely vytvárame a testujeme priamo vo Visual LISPe z rolety Nástroje [Tools] položkou “Interface tools“, pričom využijeme položku “Preview DCL in Editor“ (obr. 8.4).

Obr. 8.4. Definícia DCL panelov – Visual LISP editor

Dialógový panel obsahuje nasledovnú programovú štruktúru:

Definícia nového DCL panela UDAJE (Dialog Control Language):

Textové pole: UDAJE : dialog {
label = “Výpočet súradníc meraných bodov“;
: row {
----- ;
----- ;
}
: column {
----- ;
----- ;
}
}

Dialógový DCL panel obsahuje nadpis [Label], napríklad s názvom “Výpočet súradníc meraných bodov“ a bude zložený z riadkov [Row] a stĺpcov [Column], ktoré začínajú a končia znakmi “{“ “ }“.

Do riadkov a stĺpcov usporiadame editovacie okná [Edit_Box] podľa obr. 8.5 a programu UDAJE.DCL.

$Textové pole: : edit_box { //Popis label = ; - názov key = ; - kľúč, heslo edit_width = ; - šírka okna ----- ; - a pod. }$

$Textové pole: : boxed_column { label = ; : image { // Popis label = ; - názov alignment ; - zarovnanie key = ; - kľúč, heslo width = ; - šírka height = ; - výška color = ; - farba allow_accept = ; - povolenia ----- ; - a pod. } }$

Schému obrázka SCH1.SLD vložíme do programu pomocou sekcie IMAGE, ktorá je v našom prípade uložená v stĺpci [Boxed_column]:

$Textové pole: : button { //Popis label = ; - názov key = ; - kľúč, heslo is_default = ; - povolenia width = ; - šírka alignment = ; - zarovnanie ----- ; - a pod. }$

Štruktúra príkazu tlačidlo [Button]:

Štruktúra príkazu zoznam položiek [Popup_list] na rolovanie textov, alebo položiek usporiadaných do zoznamu [List]:

$Textové pole: : popup_list { //Popis label = ; - názov key = ; - kľúč, heslo list = " \n1 \n2"; - zoznam položiek fixed_width = ; - šírka edit_width = ; - šírka ----- ; - a pod. }$

Príklad Popup_list: : popup_list { //Etapa merania

label = "Etapa merania:";

key = "Etapa";

list = "0.etapa \n1.etapa \n2.etapa \n3.etapa \n4.etapa \n5.etapa“;

fixed_width = true;

edit_width = 10;

}

Pred prezeraním DCL panelov v “Preview DCL in Editor“ si vytvoríme program UDAJE.DCL na prezeranie dát a program UDAJE.LSP na výpočet geodetických údajov vo Visual LISP editore. Dialógový panel si odskúšajte postupne vložením jednotlivých častí.

Štruktúra programu UDAJE.DCL:

$Textové pole: UDAJE : dialog { label = " Výpočet súradníc meraných bodov"; : row { : edit_box { //Lokalita label = "Lokalita:"; key = "lokalita"; edit_width = 30; } : edit_box { //Číslo výpočtu label = " Číslo výpočtu:"; key = "cvyp"; edit_width = 20; } }$ $Textové pole: : row { : column { : boxed_column { label = "Súradnice stanoviska:"; : edit_box { //Číslo bodu label = "ČB:"; key = "cbS"; fixed_width = true; edit_width = 10; } : edit_box { //yS label = "Y:"; key = "yS"; edit_width = 15; }$

$Textové pole: : edit_box { //yS label = "X:"; key = "xS"; edit_width = 15; } : edit_box { //hS label = "H:"; key = "hS"; edit_width = 15; } } : boxed_column { label = "Orientačný bod:"; : edit_box { //Číslo bodu label = "ČB:"; key = "cbO"; fixed_width = true; edit_width = 10; } : edit_box { //yO label = "Y:"; edit_width = 15; key = "yO"; } : edit_box { //xO label = "X:"; edit_width = 15; key = "xO"; } : edit_box { //hO label = "H:"; key = "hO"; edit_width = 15; } } }$ $Textové pole: : boxed_column { label = "Schéma:"; : image { //Grafický obrázok label = "Obrázok"; alignment = top; key = "schema1"; width = 50; height = 6; color = -2; allow_accept = true; } } } : row { : button { //Merané údaje key = "merane"; label = "Merané údaje"; is_default = true; width = 25; alignment = centered; } : button { //Výpočet key = "accept"; label = "Výpočet súradníc"; is_default = true; width = 25; alignment = centered; } : button { //Zrušiť label = "Zrušiť úlohu"; is_cancel = true; key = "cancel"; width = 25; alignment = centered; } : spacer {width = 1;} } }$

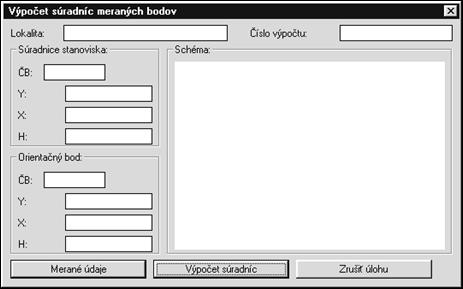

Počas definície položiek DCL panela vykonáme test správnosti panela, t.j. jednotlivých častí (funkčnosť a umiestnenie) položkou “Preview DCL in Editor“. Výsledný efekt nadefinovaného dialógového panela UDAJE je zobrazený na obr. 8.5.

Obr. 8.5. Funkčný dialógový panel UDAJE z programu UDAJE.DCL

8. 4. Zobrazenie údajov v DCL paneloch

Číselné hodnoty jednotlivých premenných a snímka SCH1.SLD môžu byť načítané do jednotlivých políčok DCL panela (obr. 8.5) vytvoreným programom UDAJE.LSP v AutoLISPe. Jednotlivé hodnoty zistíme z dátového súboru UDAJE.DAT (obr. 8.3), v našom prípade sú načítané súradnice a nadmorské výšky stanoviska merania (5010), orientačného bodu (5011) a meraných údajov v teréne (číslo bodu, vodorovný uhol, prevýšenie, výška cieľa). Načítané hodnoty sa zobrazia v políčkach DCL panela (obr. 8.7) a súradnice budú vypočítané položkou “Výpočet súradníc“. Výsledné údaje (ČB, Y, X, H) budú uložené vo výstupnom dátovom súbore BODY.DAT (obr. 8.6).

Spustenie programu: Príkaz: (load “UDAJE“) → udaje

a) Vyberte položku z DCL panela (obr. 8.7) “Výpočet súradníc“

b) >>>>>>>>>>>>>>>>>>>>>>>>>>>>>OK. - výpočet jednotlivých bodov

c) Výpočet a uloženie súradníc do BODY.DAT.

d) KONIEC PROGRAMU - VÝPOČET SÚRADNÍC BODOV (obr. 8.6).

Zdrojový text programu UDAJE.LSP je uvedený v Prílohe č. 9.6.

Obr. 8.6. Výsledný dátový súbor BODY.DAT – súradnice bodov a výšky

Štruktúra vzniknutého výsledného súboru BODY.DAT (obr. 8.6) korešponduje so štruktúrou vstupného súboru z príkladu Pr. 7.4 (obr. 7.8). Referenčným bodom lokality, t.j. redukované súradnice P₀ [Ymax, Xmax], sú v tomto prípade zvolené ako súradnice stanoviska merania (bod 5010).

Vytvorený program BODY.LSP (Pr. 7.4) vykreslí vypočítané body zo súboru BODY.DAT do výkresu AutoCADu (obr. 8.8). Pred vykreslením bodov sa doporučuje vytvoriť prototypový výkres s pripravenými hladinami (Hladina) [Layer], ako sú BODY, CBODOV, VYSKY, ZNACKY, OMERKY, POLOHOPIS, POPIS a pod.

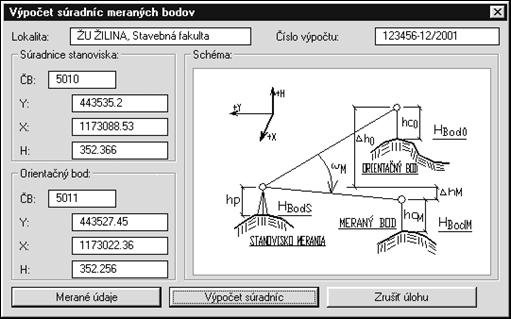

Obr. 8.7. Zobrazený dialógový panel UDAJE v AutoCADe

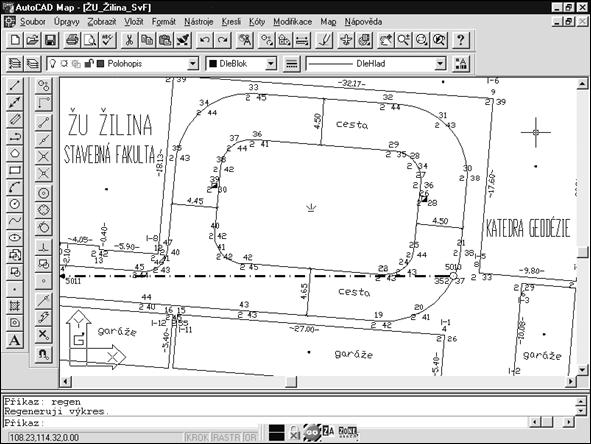

Na záver je potrebné editovať výkres v AutoCADe do finálnej podoby. V našom prípade do hladiny POLOHOPIS dokreslíme objekty (budovy, cesty), značky, omerné miery, a pod. Do hladiny POPIS popíšeme potrebné textové náležitosti. Výsledný výkres AutoCADu po editácií je znázornený na obr. 8.8.

Obr. 8.8. Vykreslenie výkresu zo súboru BODY.DAT v AutoCADe

8. 5. Zabudovanie programov AutoLISPu priamo

do menu v AutoCADe

Prvoradou úlohou je premenovanie menu AutoCADu, t.j. súbor ACAD.MNU, napríklad na STAVBA.MNU (podrobný postup je uvedený v “CAD I. Návody na cvičenia. AutoCAD“ [21]), ktorý môžeme uložiť na pracovný adresár AutoCADu.

Textové pole: ***POP15
**PRIKLADY
[CAD II.]
[7.1. Jednoduché obrázky]^C^C^C(load "OBRAZCE") OBRAZCE
[7.2. Kružnicový oblúk s klotoidou]^C^C^C(load "PRECH") PRECH
[7.3. Pozdĺžny profil ]^C^C^C(load "TEREN") TEREN
[7.4. Vykreslenie bodov]^C^C^C(load "BODY") BODY
[7.5. Vloženie výhybiek R65]^C^C^C(load "VYHYBKY") VYH
[--]
[8.1. Výpočet súradníc - DCL panel]^C^C^C(load "UDAJE") UDAJE

Pomocou príkazu MENU zobrazíme nové menu STAVBA.MNU, pričom zapneme šablonu “*.MNU“. Pomocou textového editora nalistujeme roletu Nápoveda [Help] (v AutoCADe 2002 je označená ako ***POP11, pred roletovou ***POP500) a doplníme časť roletového menu pridaním rolety ***POP15 (obr. 8.9).

Obr. 8.9. Vlastné roletové menu “CAD II.“ v súbore STAVBA.MNU

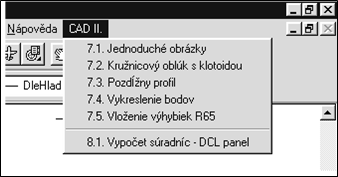

Po opakovanom načítaní menu STAVBA.MNU a jeho automatickej kompilácií príkazom MENU je zobrazená samostatná roleta menu pod názvom “CAD II.“ s jednotlivými položkami pre príklady z kap. 7 a kap. 8, podľa obr. 8.10.

Obr. 8.10. Nová vytvorená roleta “CAD II.“ v menu AutoCADu

8. 6. Ďalšie ukážkové príklady dialógových panelov

Na ďalšiu inšpiráciu prezentujeme niektoré dialógové panely z oblasti zberu a spracovania meraných údajov objektov.

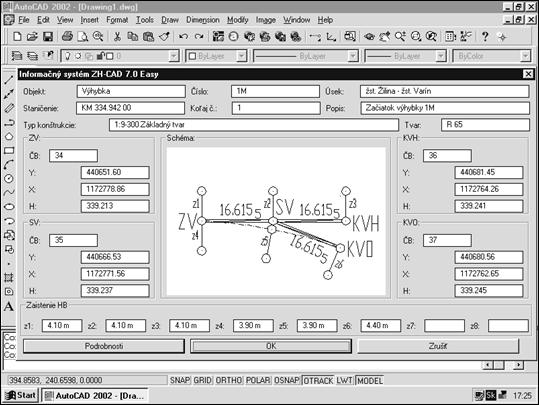

Prvá ukážka prezentuje vytvorený informačný systém na stavebné účely v železničnom staviteľstve (obr. 8.11), pričom hlavnou úlohou je úprava alebo udržiavanie výhybiek, križovatiek a ďalších železničných prvkov koľajového zhlavia v projektovanom alebo optimalizovanom stave [25].

Obr. 8.11. Informácie o výhybke R65 1:9-300 v koľajovom zhlaví – DCL knižnica

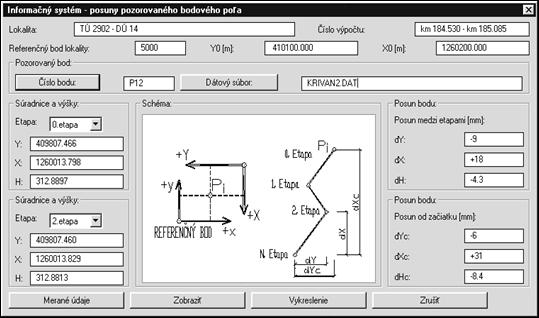

V ďalšom príklade je uvedený informačný systém vytvorený v AutoCADe za účelom dlhodobého pozorovania posunov bodov oporných múrov, stavebných objektov, zosunov a pod. (obr. 8.12). Predpokladom sú spracované vstupné informácie v dátovom súbore. Zisťovanie deformácií objektov môže prebiehať aj niekoľko desaťročí, napríklad pri objektoch a zosunoch v blízkosti dôležitých objektov (napríklad zosuny a deformácie stavebných objektov ohrozujúce železničnú trať alebo cestnú komunikáciu, a pod.) [27].

Obr. 8.12. Informácie o horizontálnych a vertikálnych posunoch bodov

Praktické príklady s kompletnou štruktúrou vytvorených programov, príkazov, funkcií a práca s dátovými súbormi umožňujú získať skúsenosti práce s grafickým prostredím AutoCADu, programovacím jazykom AutoLISP, Visual LISP editorom, vrátane vytvorenia dialógových panelov a vlastného roletového menu.

V súčasnom období konštruktéri – projektanti môžu využívať vzdialený port “AUTODESK POINT A“ [33], kde sa môžu oboznámiť prostredníctvom Internetu s novinkami AutoCADu, nájsť ďalšie stránky, odkazy a zdroje, databázy, značky, symboly a pod. Projektanti si môžu prezerať prostredníctvom POINT A výkresy, ak sú mimo svojej kancelárie. POINT A zabezpečuje hostiteľský servis pre konštruktérov – projektantov. Konštruktér už nemusí nainštalovať AutoCAD mimo projekčnej kancelárie. S výkresom môže pracovať pomocou Internetového pripojenia na POINT A centrum.

AutoCAD od verzií 2000i a 2002 [33] zvyšuje produktivitu navrhovania a zdieľania dát v reálnom čase vo vnútri projektových tímov. Do technológie AutoCADu sa začleňujú nové pojmy, ako Point A, Advanced Publish to Web, i-drop, DWF, Super DWG Support, AutoCAD Today, Meet Now, eTransmit, CAD Standards, DesignXML, FLEXIm, SAM Reports Lite, Enhanced Attribute Extraction, Volo View Express, AutoCAD Design Center, dbConnect, databázy, a pod. Uvedené názvy nových prvkov sa začleňujú do práce konštruktérov, projektantov využívajúcich produkt AutoCAD.

AutoCAD 2002 zabezpečuje plnú kompatibilitu Visual LISPu s verziami 2000 a 2000i pri využívaní programov vytvorených v AutoLISPe. Visual LISP je nástrojom na zvyšovanie funkčnosti AutoCADu za účelom jednoduchšieho a rýchlejšieho vytvárania projektovej dokumentácie.

Programovanie vo Visual LISPe v AutoCADe, v rámci všetkých jeho možností, zvyšuje produktivitu a efektívnosť práce. Uvedené príklady, ako aj celé učebné texty “CAD II.“ sú spracované tak, že jednotlivé časti budú využívané aj v novších verziách AutoCADu.
