CAD tip CAD tip # 11487:

Otázka CAD
 %  platforma  kategorie
Q - otázka

Jeden kusovník pro všechny díly sestavy Inventoru.

A - odpověď

Je možné vytvořit ve výkresu sestavy, která se skládá z podsestav, svařenců apod., jeden kusovník obsahující všechny díly sestavy, včetně rozpadů podsestav a svařenců?

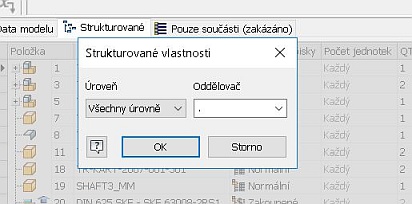

Ano - v IAM sestavě, v rozpisce klikněte pravým tlačítkem myši na záložce Strukturované - je volba povolit a Vlastnosti pohledu -> zvolite a vyberete volbu Všechny úrovně.

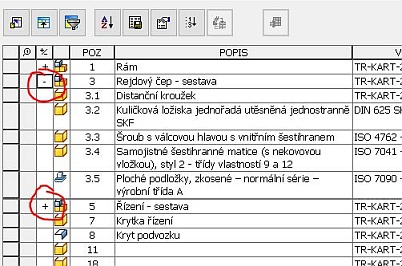

V IDW/DWG pak vložíte Kusovník > strukturovaný a po vložení do výkresu na kusovníku dáte dvojklik a v tabulce uvidíte u podřazených sestav znaménka Plus ("+") - ty rozkliknete a potvrdíte. Tím se vám zobrazí i podřazené položky.

Viz obr.

Inventor
100% *  CAD
20.6.2017    304×
