Téma: Obrázky v AutoCADe
Odeslal: Buba
Předmět: Obrázky v AutoCADe
Datum odeslání: 30.bře.2012 v 11:41
| Je možné vložiť obrázky (tiež PDF) priamo do DWG súboru a nie cez referenciu. Potrebovala by som odovzdávať len DWG výkres a nie aj obrázky, príp. PDF. Týka sa to napríklad loga v razítku výkresu, alebo pohľad na skriňu rozvádzača v PDF (od výrobcu)... Ďakujem za odpoveď. |
Odpovědi:
Odeslal: PepaR
Datum odeslání: 30.bře.2012 v 12:14
|
A nešlo by převést obrázky do formátu WMF a pak je do výkresu dostat přes Import. Podle mě by tam pak měly zůstat, ale nemám to odzkoušeno. ------------- PepaR https://www.jremes.cz" rel="nofollow - jremes.cz | https://www.stavlab.cz" rel="nofollow - stavlab.cz |
Odeslal: Vladimír Michl
Datum odeslání: 30.bře.2012 v 12:17
|
Vektorizace do WMF nebo přímo do DWG/DXF je jedna cesta, ale pro některé typy obrázků je nevhodná. Dalších několik možností je popsáno v tipu:
http://www.cadforum.cz/cadforum/qaID.asp?tip=4037 - http://www.cadforum.cz/cadforum/qaID.asp?tip=4037 ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz emea.support.arkance.world) |
Odeslal: Buba
Datum odeslání: 30.bře.2012 v 12:57
|
Ďakujem za odpovede.
Raz sa mi naozaj podarilo vložiť logo do DWG bez následnej nutnosti súboru obrázka. Len som vtedy nepochopila ako sa to stalo. Takže cez Clipboard.
A ako je to ale s tým PDF?
Mám katalógový list a výrez z neho chcem použiť ako trvalý podklad pre výkres. Dokresľujem tam len niektoré ďalšie časti, ktoré tam chýbajú. Mám skúsenosť, že väčšina úžívateľov AutoCADu v mojom okolí síce počula o referenciách, ale nerozumie čo to vlastne je. Keď im pošlem výkres (je jedno, či zozipovaný e-transmit, alebo obrázok a DWG, oni si v 99% na lokálny disk okopírujú len DWG a prípadne ostané súbory zmažú a sú celí zmätení, keď obrázok vo vnútri DWG nenájdu. A ešte zmätenejší, keď im zahlási, že chýba referencia (Čo mi to ten AutoCAD píše? Poď sa pozrieť?).
Potrebujem pracovať ďalej, keď niečo dokončím a nie stále dodokola učiť ľudí nastavovať cestu v referencii a pripomínať im, že kopírovať si majú celý adresár.
|
Odeslal: vbehun
Datum odeslání: 30.bře.2012 v 13:06
|
Předpokládám, že obrázek jako OLE objekt lze do výkresu vložit vždy (metodou Copy & Paste přes schránku Windows = Clipboard). Tato možnost se dá účelně využít jenom pro malé obrazové soubory. Velikost výsledného souboru pro velké rastrové obrázky pak neúměrně narůstá. ------------- =^..^= |
Odeslal: Vladimír Michl
Datum odeslání: 30.bře.2012 v 14:03
|
Vkládat PDF jako OLE objekt nedoporučuji - stejně by to bylo závislé na přítomnosti Acrobatu nebo jiné "obslužné" aplikace. Ony vůbec ty OLE objekty nejsou v CADu nic moc spolehlivého - při tisku nebo jiných operacích se často chovají podivně. ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz emea.support.arkance.world) |
Odeslal: Buba
Datum odeslání: 30.bře.2012 v 14:14
|
PDF vkladám cez _PDFATTACH (prípadne _ATTACH) |
Odeslal: Vladimír Michl
Datum odeslání: 30.bře.2012 v 14:42
|
Ano, to je správně, ale je to externí reference. ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz emea.support.arkance.world) |
Odeslal: Buba
Datum odeslání: 30.bře.2012 v 15:10
|
V starších verziách sa externé referencie (DWG) dali "pripojiť" (odkaz na súbor) alebo "podložiť" (vloženie DWG ako bloku, teda súbor sa vložil do výkresu rovno ako blok a tváril sa ako xref).
Naraz sa v novšej verzii AutoCADu referencia začala vkladať už len ako odkaz na súbor s možnosťou aktualizácie podľa zmeny zdrojovej xref alebo bez aktualizácie.
V súčasných verziách AutoCADu je vložená xref už len s automatickou aktualizáciou zmeny zdrojovej xref a v DWG je referencia len ako odkaz na súbor (xrefu).
Logicky mi vychádza, že v skutočnosti úplne prvá práca s referenciami je v súčasnosti nahradená tým, čím od začiatku bola a síce -xref a -insert (externý súbor ako blok).
Správne tomu rozumiem, že v prvých verziách AutoCADu to bola v podstate len akoby funkčnosť navyše pre užívateľa v práci s xref-ami, ale v skutočnosti zaobalená základná funkcia -insert, ktorá sa len tvárila ako rozšírenie práce s -xrefom? Alebo si funkcia -insert/súboru ako bloku len hľadala svoje miesto?
V podstate mi tento záver dopol až v tejto chvíli. Asi aj preto som založením tejto témy predtým očakávala ako samozrejmosť, že keď Autodesk začal podporovať zjednodušenú prácu s PDF (PDFATTACH, clip, PDFOSNAP...), tak ho dokáže vložiť do DWG fyzicky a nie len ako odkaz.
No čo už. Možno nabudúce. Ale v 2013 určite ešte nie. :(
|
Odeslal: Vladimír Michl
Datum odeslání: 30.bře.2012 v 15:25
|
Ne, to mícháte dvě věci dohromady - principy Xrefu se od prastarých verzí nijak nezměnily. Připojit/podložit (attach/overlay) jsou jen dva způsoby připojení externího výkresu (pořád zůstává externí) - liší se chováním vnořených a cyklicky odkazovaných xrefů.
Xref je ale možné následně tzv. svázat (bind), čímž se přesune dovnitř hlavního výkresu (už není externí). Týká se ale jen DWG xrefů. ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz emea.support.arkance.world) |
Odeslal: vbehun
Datum odeslání: 30.bře.2012 v 15:33

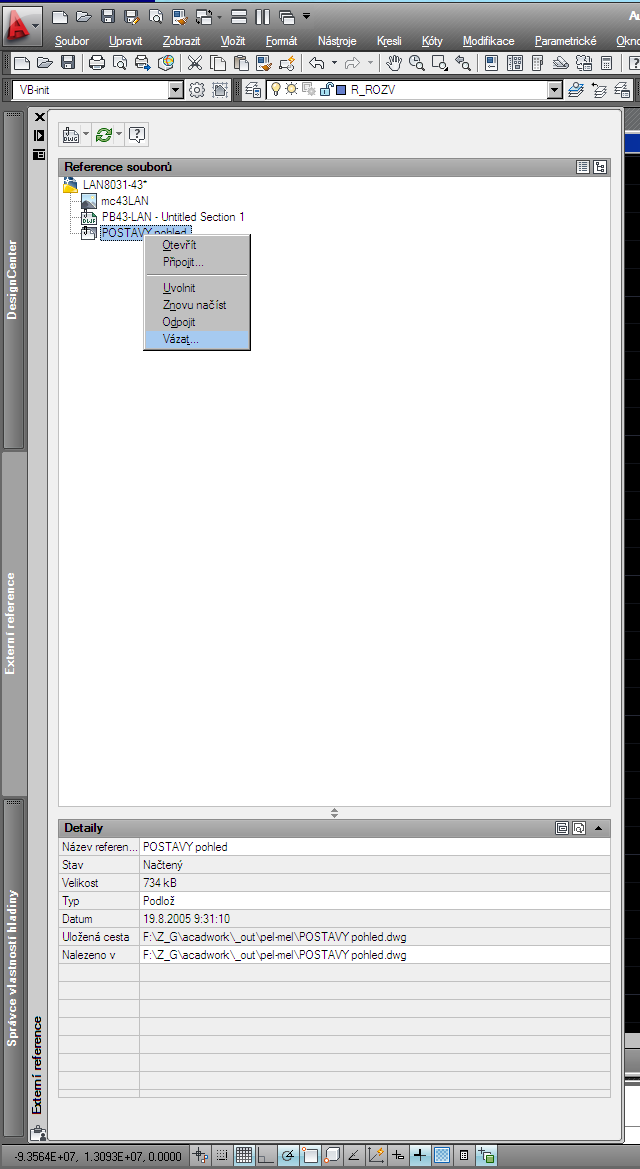

Pan Michl byl rychlejší. Přidám alespoň obrázek.
------------- =^..^= |
Odeslal: macuga
Datum odeslání: 13.srp.2012 v 17:59
Narazil jsem na podobny problem, pouzivame ramecek + popisove pole jako xref, v rozpisce jsou vlozeny loga (obrazek jako OLE objekt). A v pripade ze dam tisknout vykres s timto xrefem, loga jsou cernobila a ve spatne kvalite. Pokud si cvicne zkusim vytiksknout pouze samotny xref (rozpiska + ramecek) je v to bez problemu.  Uz jsem zkusil vsechno, prosim pomoooc
|
Odeslal: Vladimír Michl
Datum odeslání: 13.srp.2012 v 18:11
|
Vkládání obrázků (a čehokoliv) prostřednictvím OLE není moc doporučeno, ale kvalitu tisku OLE řídí nastavení tisku - viz postarší tip: http://www.cadforum.cz/cadforum/qaID.asp?tip=332 - http://www.cadforum.cz/cadforum/qaID.asp?tip=332 ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz emea.support.arkance.world) |
Odeslal: macuga
Datum odeslání: 13.srp.2012 v 18:17
| dekuji za rychlou odpoved, ale bohuzel problem nevyresila. Pokud neni doporuceno vkladani obrazku pres OLE, tak jak jinak ho dostat primo do vykresu? BIND na obrazek nelze. A v pripade, ze nekdo pozaduje kompletni dwg je to problem... Hlavne si myslim ze problem vznika nekde pri xrefovani vykresu s obsazenym OLE objektem, jelikoz puvodni vykres se vytiskne pekne |
Odeslal: Mantlík
Datum odeslání: 13.srp.2012 v 18:39
|
Obrázek "normálně" do dwg nedostanete. Podobně je téměř utopie i "kompletní dwg" ... Vždycky bvudete potřebovat xrefy, čáry, fonty, atd. Pro tyto účely slouží ETRANSMIT , který do jednoho souboru ZIP umístí všechny potřebné (a případně povolené) součásti výkresu - fonty, tvary, xrefy, obrázky, ... PS. CAD Studio také vyvinulo utilitku na "vektorizaci" obrázku - mám pocit, že to je vytvoření "obrázků" z mnoha entit typu "deska". Praktický význam pro mne v tom sice nevidím, ale možná pro logo to bude vyhovující Hledejte na stránce download ------------- J. Mantlík |
Odeslal: macuga
Datum odeslání: 13.srp.2012 v 18:55
| opet dekuji za rychlou odpoved, ale stejne, preci kdyz uz jednou pripojim OLE objekt a vse je OK. Tisk v poradku. Kvalita se pohne az kdyz tento vykres naxrefuji, tak kde se ta kvalita ztraci, je chyba v acadu nebo v nastaveni? |
Odeslal: Vladimír Michl
Datum odeslání: 13.srp.2012 v 20:12
|
To popisované nastavení kvality tisku se může lišit mezi "hlavním" výkresem a odkazovanými xrefy, takže i chování může být odlišné - záleží jak to máte nastaveno. ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz emea.support.arkance.world) |
Odeslal: macuga
Datum odeslání: 14.srp.2012 v 08:37
|
A jestlize je shodne? |
Odeslal: vbehun
Datum odeslání: 14.srp.2012 v 09:40
Myslíte toto nastavení (viz obrázky)?
------------- =^..^= |
Odeslal: Vladimír Michl
Datum odeslání: 14.srp.2012 v 10:07
|
To je jen jiná cesta k těm proměnným z Tipu 332. ------------- Vladimír Michl (moderátor) ARKANCE CZ - https://arkance.world - arkance.world (podpora viz emea.support.arkance.world) |
Odeslal: macuga
Datum odeslání: 14.srp.2012 v 11:38
| toto nasteveni se myslim nevztahuje k vykresu, ale zkusil jsem, tez ruzne kombinace, promnennou OLEQUALITY, zkousel jsem nove vykresy, jine obrazky, jine pocitace, ruzne tiskarny, myslim ze vsechno. nejhorsi je ze je to cernobile, kvaliltu tezko posoudit, zhorseni muze byt zpusobene jen prevodem z barev do B+W. |
Odeslal: vbehun
Datum odeslání: 14.srp.2012 v 21:05
|
Můžete prosím někam vyvěsit výkres a problémový obrázek? Nebo - pokud je problém jen v tomto jediném obrázku - pak ten obrázek ? Třeba je problém právě v tom grafickém souboru ... ------------- =^..^= |
Odeslal: macuga
Datum odeslání: 18.srp.2012 v 21:37
|
dobry den, omlouvam se za odmlku, byl jsem prac. mimo. http://macin.lebeda.ws/test.zip zip obsahuje xref s rozpiskou a vlozenym logem, problem nastava pri tisku vykresu s naxrefovanym rameckem. prilozil jsem i tisky..
|
Odeslal: vbehun
Datum odeslání: 19.srp.2012 v 19:13
|
Nevidím žádný problém - možná metodický: Obrázek máte vložen jako OLE objekt v modelovém prostoru a toto celé je jako Xref v rozvržení. Pro rámečky a razítka není žádný důvod řešit je jako externí referenci. V každém případě by však rámečky a razítka měly být v rozvržení, v měřítku 1:1 a ne v modelovém prostoru. Pokud jde o obrázek, tam se externí referenci nevyhneme - ale nikoliv jako OLE objekt. V ukázce na adrese http://leteckaposta.cz/166224692 je ponechán původní OLE objekt a do pole s názvem výkresu je vložen obrázek jako klasická reference. Zkušební tisk takovéhoto obrázku nevykazuje žádné nedostatky. P.S. Logo není zas tak složité, aby se nedalo převést do jednoduchých křivek - ale zas by tam nebyl efekt kulatého knoflíku se světlem zleva. ------------- =^..^= |
Odeslal: macuga
Datum odeslání: 20.srp.2012 v 09:07
|
1. rozpiska je jako ext. ref. z duvodu jakekoli zmeny v rozpisce, aby se nemusela menit ve vsech vykresech.
2. prevedeni na krivky nepripustne. logo musi zustat stejne.
3. logo je vlozeno jako OLE objekt z duvodu zasilani nekam, vlastne o tom je cela diskuze. vsechny ostatni xrefy jsem schopen BINDnout, obrazek nikoli. vim ze se pouziva E-transmit, ale proste takovy je pozadavek.
A cela diskuze je o tom zda to jde.
cilem je: rozpiska s vlozenym logem narefovana do jineho vykresu, coz neni problem, ale jak jsem uz zminoval v tomto pripade, pri tisku vykresu s narefovanou rozpiskou, je logo cernobile. to je to co se snazim vyresit, ne jak to udelat jinak ;) dekuji
Vim ze ideal je mit naxrefovano obrazek, ale proste mam tento pozadavek a dost me rmouti ze me to nejde. tot vse. |
Odeslal: vbehun
Datum odeslání: 20.srp.2012 v 12:19
|
Nevidím sice žádnou logiku v tom, mít Xrefované prázdné razítko, u kterého stejně musím vyplňovat pokaždé jiné texty, ale budiž. Obrázek loga není příliš kvalitní a pokud už lepší nebude, budou i odpovídající výsledky, ale: V žádném z pokusů se mi netiskne černobíle. Vždy je barevný - sice ve špatné kvalitě, protože je vložen už 50x zvětšený - ale není černobílý. Na adrese http://leteckaposta.cz/550851293 je testovací soubor, opět s obrázkem vloženým do pole názvu výkresu a zkušební výtisk do PDF (dnes s jinou PDF tiskárnou) - barevný, nikoliv černobílý.  ------------- =^..^= |
Odeslal: macuga
Datum odeslání: 20.srp.2012 v 13:09
|
ja jsem si to nevymyslel, ale zas tak nelogicke mi to neprijde. V pripade zmeny ze strany zakaznika cehokoli v hlavicce, upravim jeden xref. to co vyplnuji ja predpokladam ze zustane stejne.
posledni dotaz:
to co jste mi poslal je tisk xref_A$.dwg nebo main_drawing.dwg ? dekuji
|
Odeslal: vbehun
Datum odeslání: 20.srp.2012 v 14:18
|
Dobrý den, soubor "test02.pdf" je tisk z výkresu "main_drawing.dwg". Rozvržení "Layout1" má nadefinováno pro tisk na DWG@PDF.pc3, co ž je virtuální tiskárna Autodesku (obsažená v instalaci Autocadu). ------------- =^..^= |
