Q - otázka

Vložení vlastní podpory do palety nástrojů Plant3D.
A - odpověď Všechny podpory potrubí používané v projektech AutoCADu Plant 3D jsou uloženy v souboru PipeSupportsSpec.pspx nacházejícím se v adresáři AutoCAD Plant 3D 2013 Content. Z tohoto souboru se podpory automaticky načítají do palety nástrojů.

Pokud chcete přidat do palety svojí vlastní podporu postupujte následovně:

  1. Vytvořte si 3D model podpory a uložte ho jako blok

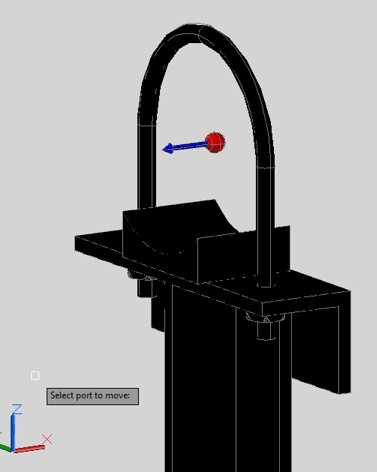

  2. Příkazem PLANTPARTCONVERT vložte port v místě budoucího potrubí a zarovnejte ho rovnoběžně s potrubím:

  3. Spusťte AutoCAD Plant 3D Spec Editor a otevřete soubor Suport Catalog.acat

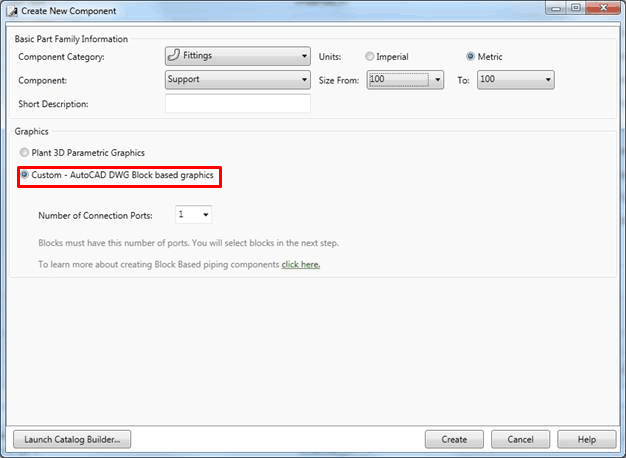

  4. Klikněte na ikonu "Create New ComponentL a v dialogu vyberte volbu "Custom-AutoCAD DWG Block based graphic". Počet portů zvolte 1:

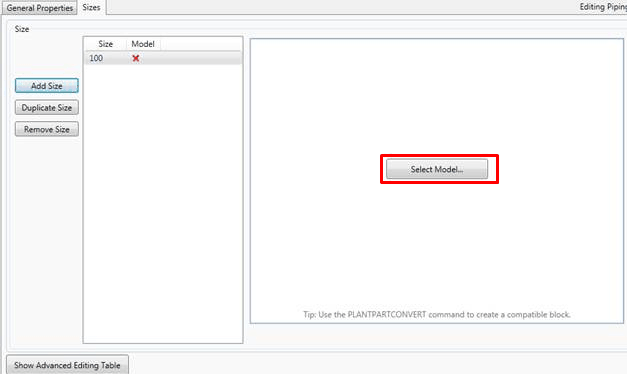

  5. Na kartě Sizes vyberte pro danou velikost odpovídající blok.

  6. Doplňte rozměry a popis a uložte

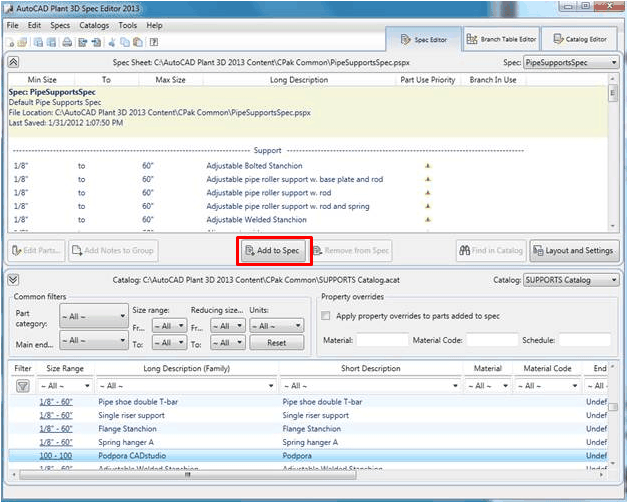

  7. Otevřete PipeSupportSpec.pspx a přidejte do něj pomocí ikony "Add Spec" nově vytvořenou podporu:

  8. Změny uložte. Podpora bude nyní k dispozici v paletě nástrojů.
Plant2013
100% *  CAD
19.3.2013    1900×
autocad blok dialog model potrubí
Připomínky    Přeposlat
Zaslat obchodní dotaz

Související CAD produkty:
AutoCAD Plant 3D
Ceny - CAD eShop:
Koupit AutoCAD Plant 3D
Koupit AEC Collection
platí pro: AutoCAD Plant 3D 2013 ·
