Vytvoření odbočky potrubí v přesné vzdálenosti.
A - odpověď Pro vytvoření odbočky potrubí v přesné vzdálenosti stačí v Plant 3D ve většině případů použít dynamické vstupy AutoCADu (zapínají se klávesovou zkratkou F12). Pokud dynamické vstupy nejsou dostupné, je možné použít úchopový režim AutoCADu „From“. Postupujte následovně:

  1. V pásu karet Home > Part Insertion klikněte na Route Pipe
  2. Podržte klávesu Shift, klikněte pravým tlačítkem myši a vyberte z kontextové nabídky volbu From

  3. Určete, z jakého bodu chcete odměřit vzdálenost odbočky. Podržte klávesu Shift, klikněte pravým tlačítkem myši a vyberte úchopový režim Node
  4. Vyberte konec potrubí

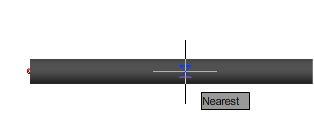

  5. Podržte klávesu Shift, klikněte pravým tlačítkem myši a vyberte úchopový režim Nearest
  6. Umístěte myš ve směru osy potrubí, kde chcete odbočku vytvářet, tak aby se zobrazil symbol úchopu. Pozor, neklikejte myší.

  7. Zadejte vzdálenost (číselně)

  8. Pokračujte ve vytváření odbočky
