3.3. Modelování zemního tělesa



Nástroje modelování zemního tělesa a příkazy v aplikaci Autodesk Civil 3D slouží k navržení upravených povrchů terénu. Pro potřeby vymodelování přechodu mezi nově vytvořeným a stávajícím terénem lze použít příkazy z položky Modelování zemního tělesa.



3.3.1. Modelování zemního tělesa

Z hlavní nabídky vybereme příkaz Modelování zemního tělesa – Nástroje pro vytváření modelování zemního tělesa.

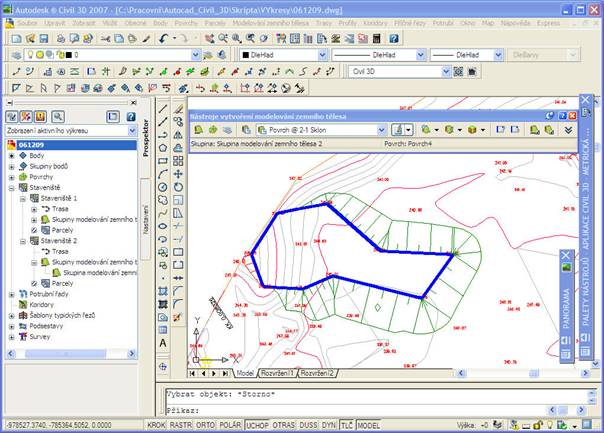

Otevřeme plovoucí okno Nástroje vytvoření modelování zemního tělesa.



3.3.1.1. Popis základních funkcí Nástroje pro vytvoření modelování zemního tělesa

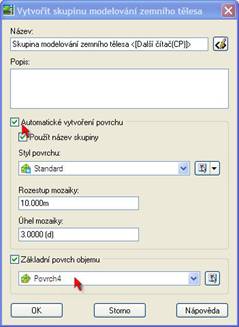

1 – Nastavit skupinu modelování zemního tělesa – přiřazuje staveništi skupinu modelování zemního tělesa. Vybereme staveniště a přiřadíme mu stávající, nebo nastavíme novou, skupinu modelování zemního tělesa.  Této skupině přiřazujeme název, styl a povrch.







2 – Nastavit cílový povrch – slouží pro výběr cílového povrchu a jeho přiřazení skupině modelování zemního tělesa.





3 – Vybrat sadu kriterií – slouží pro vybrání sady kriterií, kterými se řídí modelování terénu.





Tuto sadu lze upravovat a doplňovat o vlastní kriteria. Lze také vytvořit novou sadu kriterií.





Lze nastavovat cíl, kterého se modelování dotýká, parametry svahování, řešení konfliktů a další.





4 – Vytvořit modelování zemního tělesa – příkazy pro práci s tvorbou modelování zemního tělesa.





5 – Upravit modelování zemního – pro úpravu a práci s již vytvořeným modelováním terénu.





6 – Nástroje rozsahu modelování zemního tělesa – pro úpravu a nastavení požadovaného rozsahu modelování zemního tělesa. Např. pro tvorbu terénu s vyrovnanými zemními pracemi.

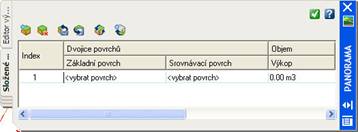

7 – Editor modelování zemního tělesa – slouží ke stanovení objemů zemních prací. Je zobrazován v okně Panorama.

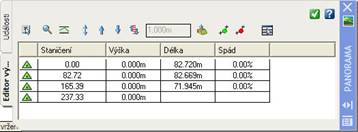

8 – Editor výšek – slouží pro stanovení výšek u návrhových linií modelování zemního tělesa. Zobrazuje se v okně Panorama. Lze nastavit jak výšky bodů, tak spády hran návrhových linií.





3.3.1.2. Tvorba návrhové linie

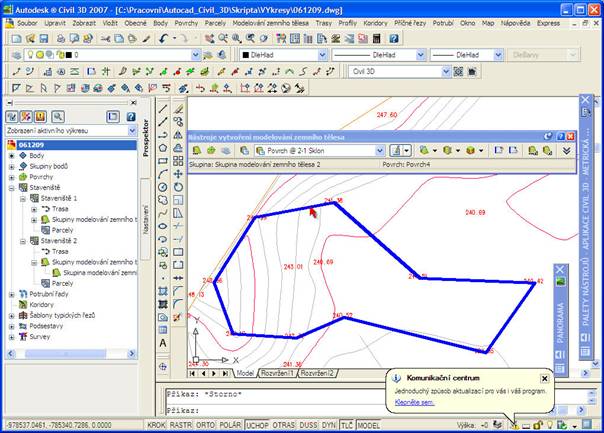

Modelování se týká uzavřené entity – návrhové linie modelování zemního tělesa. Tuto lze vytvořit přímo jako křivku, nebo ji lze vytvořit z objektů.





3.3.1.3. Práce s modelováním terénu

Po vytvoření návrhové linie již lze přistoupit k samotnému modelování zemního tělesa. Kde se plovoucí okno pro správu modelování vyvolá příkazem z hlavní nabídky – Nástroje pro vytváření zemního tělesa. Pro modelování zemního tělesa je nejdříve třeba přiřadit staveništi skupinu modelování zemního tělesa a cílový povrch. Dalším krokem je nastavení kriterií modelování zemního tělesa.

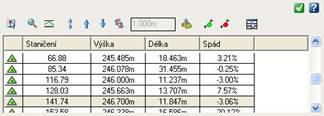

Pro vytvořenou hranici modelování zemního tělesa je však třeba nastavit její výšky. To je možné pomocí editoru výšek.

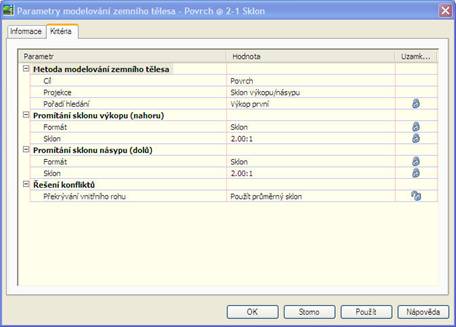

Nyní lze nastavit kriteria svahování.  Ta ukazují v jakém sklonu budou násypové a výkopové svahy terénu modelovány.





Nyní již za pomoci příkazu Vytvořit modelování zemního tělesa můžeme přistoupit k vytvoření modelování tělesa. Musíme ve výkresovém prostoru vybrat návrhovou linii modelování a určit směr vzhledem k linii, ve kterém bude těleso modelováno. Dojde k vytvoření přechodu mezi cílovým terénem a návrhovou linií modelovaného terénu.





3.3.1.4. Výpočty kubatur zemních prací

Nástroje modelování zemního tělesa slouží pro zjištění zemních prací a jejich následnou úpravu.





Lze nastavit celkový požadovaný objem zemních prací. Modelovaný terén se upraví dle požadovaných kriterií. Dále lze i pohybovat s celou návrhovou linií o příslušnou hodnotu výšky, v kladném i záporném směru.
