Po vytvoření koridoru, šablony typických řezů a vygenerování objemu zemních prací, lze přistoupit k tvorbě vlastních příčných řezů koridoru. V nabídce Příčné řezy vybereme příkaz Vytvořit výšky příčných řezů. Pro stanovení výšek příčných řezů je třeba vybrat trasu, pro kterou budou řezy vytvářeny.

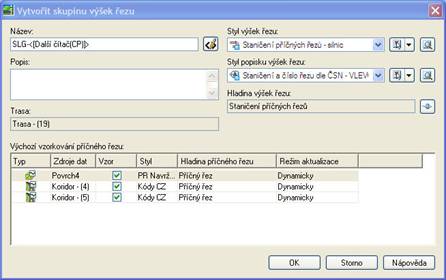

V otevřeném dialogovém okně zadáme o stylu vytvářených řezů a použitých povrchů a koridorů.
Místa pro umístění příčných řezů a jejich nastavení stanovujeme za pomoci plovoucího okna Nástroje výšek řezu.
1 – Volič trasy – slouží pro výběr trasy, pro kterou jsou řezy tvořeny.
2 – Metody vytváření výšek řezu – metody, dle kterých jsou vybírána místa pro tvorbu příčných řezů.
- Podle staničení – vybereme staničení, ve kterém bude řez vytvořen a stanovíme jeho rozsah vlevo a vpravo k ose trasy.
- Vybrat body na obrazovce – vybereme počáteční a koncový bod řezu.
- Zvolit existující křivky – volíme existující křivky, dle kterých budou řezy vytvořeny.

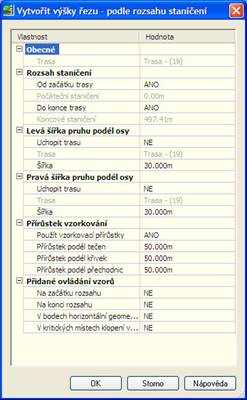

- Podle rozsahu staničení – v dialogovém okně stanovujeme šířku řezu vpravo a vlevo od osy, jeho četnost vzhledem ke staničení a další parametry.
- Ze staničení koridoru – stanovujeme rozsah staničení a šířku řezu vlevo a vpravo od osy.
Tyto metody výběru umístění řezů lze kombinovat.
3 – Vybrat upravit vzorovou =usečku – slouží k výběru a následné úpravě vzorové úsečky příčných řezů.
Pro vykreslení příčných řezů ve výkresovém prostoru zvolíme z nabídky Příčné řezy příkaz Vytvořit více pohledů.

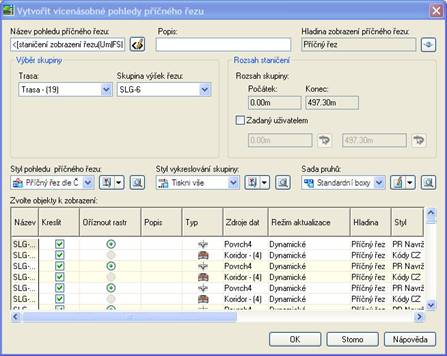

V otevřeném dialogovém okně nastavíme, které řezy chceme skutečně vykreslit, trasu a styl vykreslování příčných řezů. Včetně podrobnosti popisků.

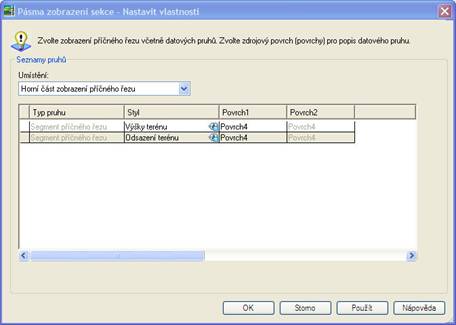

Po potvrzení všech zadaných údajů je třeba ještě zvolit zdrojový povrch pro správné vytvoření popisu příslušných příčných řezů.
Ve výkresovém prostoru vybereme místo, ve kterém dojde k vykreslení všech požadovaných příčných řezů.
Díky dynamické práci s programem Civil 3D jsou řezy automaticky vykresleny v závislosti na již vytvořené trase, modelu koridoru a podélném profilu. Změna trasy, profilu, šablony, vede k překreslení příčných řezů.
