5.4. Cvičení

5.4.1. Tvorba parcely, vytvoření tabulky ploch parcely

Jako podklad pro toto cvičení slouží výkres novy_vykres.dwg z Cviceni8

1. Otevřeme soubor nový_výkres.dwg z Cviceni8.

2. Vytvoříme čtverec o hraně 500 m.

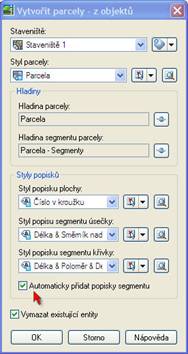

3. Z hlavní nabídky vybereme příkaz Parcely – Vytvořit z objektů. Vyberme vytvořený čtverec.

4. Parcelu přiřadíme ke staveništi a necháme automaticky přiřadit styly popisků.

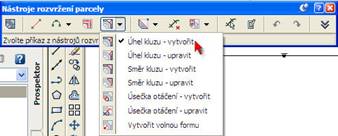

5. Z hlavní nabídky vybereme příkaz Parcely – Vytvořit podle rozvržení. Pro rozdělení čtverce na menší parcely použijeme metodu Úhlu kluzu.

6. Ve vyvolaném dialogovém okně opět necháme automaticky přiřadit popisky.

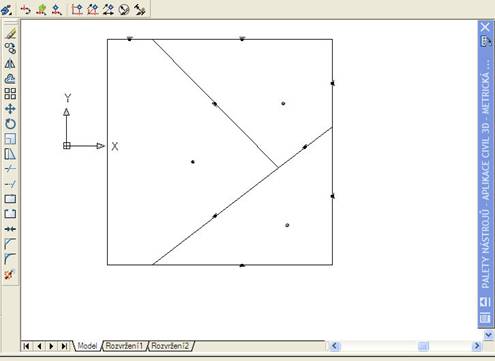

7. Zvolíme bod v rámci dělené parcely. Zadáme počáteční bod v průčelí – např. jakýkoliv rohový bod parcely. Zadáme konec průčelí – jakýkoliv bod po obvodu parcely. Zadáme úhle v průčelí – zvolíme počáteční a koncový bod, určující úhel kluzu. Zadáme výměru parcely 4 000 m².

8. Stejným způsobem jako v bodě 7. vytvoříme další parcelu z těchto stávajících.

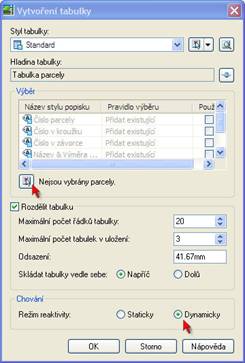

9. Z hlavní nabídky vybereme příkazy Parcely – Tabulky – Přidat oblast. Vybereme na obrazovce parcely, pro které je tabulka vytvářena její chování nastavíme jako dynamické.

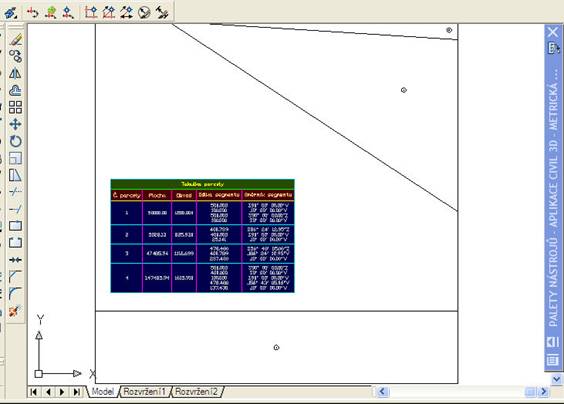

10. Vybereme umístění tabulky parcel ve výkresovém prostoru. A tabulku vložíme.
