Module 5: Designing Parts

Cvičení: Vysunutí dvou prvků z jediného profilu

V tomto cvičení vytvoříte ze stejné geometrie náčrtu dva vysunuté prvky. Dozvíte se, jak lze z jediného náčrtu vytvořit vysunuté prvky s rozdílnými výškami. Provedete následující kroky:

Otevřete subor.
Upravíte prvek.

Dokončené cvičení

Otevření souboru

1.	Spusťte Autodesk Inventor. Poznámka: Pokud již máte Autodesk Inventor spuštěný, uzavřete všechny soubory.
2.	Je-li zobrazeno dialogové okno Otevřít, klepněte na Projekty. Jinak klepněte na nabídku Soubor > Projekty.
3.	Přejděte do adresáře s nainstalovanými cvičeními a otevřete projektový soubor Inv_Edu.ipj.
4.	Otevřete Module5\mod05_01.ipt.
5.	V prohlížeči klepněte pravým tlačítkem myši na Náčrt2 a vyberte Viditelnost. Zobrazí se zakótovaná geometrie náčrtu.
6.	Klepněte na Vysunout.
7.	Přesuňte kurzor dovnitř oválného profilu a klepnutím proveďte jeho výběr. Barva vybrané oblasti se změní a zároveň se zobrazí náhled na vysunutý prvek.
8.	V dialogovém okně Vysunutí zadejte vzdálenost 36.
9.	Klepněte na OK.
10.	Ve stromu prohlížeče rozbalte prvek Vysunutí2.

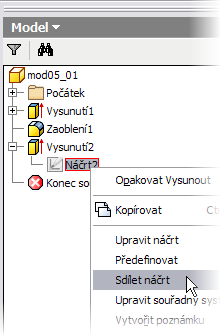

11.	Pravým tlačítkem myši klepněte na Náčrt2 a z nabídky vyberte Sdílet náčrt.
12.	Klepněte na Vysunout.
13.	Přesuňte kurzor na druhý, nepoužitý profil, a klepnutím potvrďte jeho výběr.
14.	V dialogovém okně Vysunutí zadejte vzdálenost 16 mm a klepněte na tlačítko OK.
15.	Ve stromu prohlížeče klepněte pravým tlačítkem myši na Náčrt2 a vyberte Viditelnost. Zakótovaný náčrt přestane být viditelný.

Úprava prvku

Prvky můžete upravovat různými způsoby. V tomto cvičení využijeme ke změně rozměru vysunutí tzv. 3D uzly.

1.	Ve stromu prohlížeče klepněte pravým tlačítkem myši na Vysunutí2 a vyberte Uzly 3D.
2.	Klepněte na směrovou šipku a táhněte ji tak dlouho, dokud se u kurzoru nezobrazí hodnota 40,000 mm.
3.	Klepněte pravým tlačítkem myši a z nabídky vyberte Hotovo.
4.	Soubor uzavřete bez uložení změn.

Cvičení: Vytvoření rotovaného prvku

V první části cvičení otevřete soubor sestavy spojky s několika různými součástmi a vytvořením rotovaného prvku sestavu dokončíte.

Toto cvičení ukazuje, jakým způsobem se pomocí rotování náčrtu kolem osy vytvoří rotační prvek. V tomto příkladě vytvoříte plně orotovaný (360°) prvek. Provedete následující kroky:

Orotujete profil.
Rozšíříte tvar stávajícího tělesa.

Dokončené cvičení

Rotování profilu

1.	Otevřete Module5\mod05_02.iam. Poznámka: Pokud se zobrazí dialogové okno vyzývající vás k aktualizaci sestavy, klepněte na tlačítko Ne.
2.	Ve stromu prohlížeče rozbalte součást clutch2:1. Přesuňte kurzor nad ikonu Náčrtu1. V pracovní ploše se zobrazí náhled na zakótovanou geometrii náčrtu.
3.	Poklepáním na clutch2:1 ve stromu prohlížeče tuto součást aktivujte.
4.	Ve stromu prohlížeče klepněte pravým tlačítkem myši na Náčrt1 a vyberte Viditelnost. Je vidět, že náčrt obsahuje požadované geometrické a rozměrové vazby.
5.	Klepněte na tlačítko Rotovat. Profil náčrtu bude automaticky vybrán, jeho osa bude vybrána za osu rotace.
6.	Zkontrolujte, že je v dialogovém okně Rotace v poli Meze nastavena volba Plný. Je zobrazen náhled na rotovaný prvek.
7.	Klepnutím na OK vytvořte rotovaný prvek.
8.	Na panelu Inventor standardní klepněte na tlačítko Návrat.
9.	Soubor uzavřete bez uložení změn.

Rozšíření stávajícího tvaru tělesa

Výrobce nábytku připravuje malý klíč, který bude používán pro utahování šroubů se čtyřhrannou hlavou. Upřednostňovaným pracovním postupem pro vytvoření rotovaného prvku je použití otevřeného profilu. Rozšíření tvaru součásti platí pro otevřené profily. Popisuje způsob řešení, kdy je otevřený konec profilu prodloužen k povrchu tělesa. Při rozšíření tvaru tělesa je použita volba Podle tvaru.

Dokončené cvičení

1.	Otevřete mod05_02a.ipt.
2.	Klepněte na Rotovat.
3.	Vyberte otevřený profil.
4.	Přesuňte kurzor přes profil směrem k tělesu a vyberte vnitřní část označeného profilu. Poznámka: Volba Podle tvaru je vybrána automaticky.
5.	Vyberte osu. Tip: Pokud osa není viditelná, natočte součást, nebo v prohlížeči vyberte objekt Pracovní osa 1.
6.	Klepněte na OK.
7.	Natočte součást tak, aby byla vidět spodní plocha.
8.	Ve stromu prohlížeče klepněte pravým tlačítkem myši na rotovaný prvek a vyberte Upravit prvek.
9.	Odstraňte zatržení u volby Podle tvaru.
10.	Klepněte na OK. Rotovaný prvek změnil tvar čtvercového otvoru ve všech jeho rozích.
11.	Na panelu Inventor standardní klepněte na tlačítko Zpět.
12.	Uzavřete soubor bez uložení změn. Poznámka: Aby součást vypadala tak, jako na obrázku v úvodu cvičení, je nutné vytvořit zkosení hrany a vroubkování plochy.

Cvičení: Vytváření pracovních rovin

V tomto cvičení budete různými způsoby vytvářet pracovní roviny. Provedete následující kroky:

Vytvoříte odsazenou pracovní rovinu.
Vytvoříte tečnou pracovní rovinu.
Vytvoříte pracovní rovinu pomocí tří bodů.

Dokončené cvičení

Vytvoření odsazené pracovní roviny

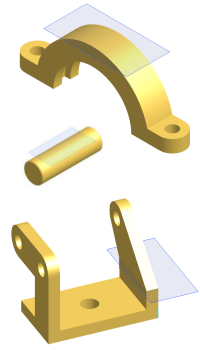

Ve vzdálenosti 84 mm od základny upínacího dílu vahadla je nutné vytvořit načrtnutou geometrii. Aby toto bylo možné, vytvoříte pracovní rovinu odsazenou od plochy součásti.

1.	Otevřete soubor mod05_03.ipt.
2.	Klepněte na příkaz Pracovní rovina.
3.	Přesuňte kurzor do pravého spodního rohu součásti - zvýrazní se její přední plocha. Tip: Umístěte kurzor poblíž pravé spodní hrany plochy.
4.	Klepněte pravým tlačítkem myši a zvolte Vybrat další. V případě nutnosti klikejte na šipky tak dlouho, dokude se nezobrazí spodní plocha součásti. Poté výběr potvrďte prostředním zeleným tlačítkem.
5.	Táhněte rovinu tak dlouho, dokud se v dialogovém okně Vzdálenost nezobrazí hodnota přibližně - 80. Poznámka: Odsazení pracovní roviny je záporné, protože byla vybrána spodní plocha, jejíž normálový vektor je orientován směrem dolů.
6.	Do dialogového okna Vzdálenost zapište hodnotu - 84 (záporná hodnota) a klepněte na zelené zatržítko. Vytvoří se nová pracovní rovina. Pracovní rovinu přesuňte a upravte její velikost tak, že bude vypadat podobně jako na obrázku níže. Pracovní rovinu je možné použít k vytvoření prvků na součásti. Např. tato pracovní rovina byla použita k vytvoření náčrtu a prvků na níže zobrazeném dokončeném upínacím dílu.
7.	Uzavřete soubor bez uložení změn.

Vytvoření tečné pracovní roviny

Na hřídeli je potřeba vyrobit drážku. Před samotným vytvořením prvku je nejprve nutné vytvořit rovinu, která bude tečná k povrchu hřídele.

1.	Otevřete soubor mod05_03a.ipt.
2.	Klepněte na příkaz Pracovní rovina. V dalším kroku vytvoříte pracovní rovinu rovnoběžnou s Rovinou XZ.
3.	Ve stromu prohlížeče rozbalte složku Počátek a klepněte na Rovinu XZ. Zobrazí se náhled roviny.
4.	Přesuňte kurzor nad levý horní konec hřídele. Protože bude pracovní rovina odvozena z předchozího výběru, zobrazí se pouze jediné možné řešení. V tomto případě se po přesunu kurzoru na horní nebo spodní část plochy zobrazí dvě řešení.
5.	Klepnutím potvrďte vytvoření pracovní roviny na horní straně součásti. Nová pracovní rovina se zobrazí na hřídeli i ve stromu prohlížeče.
6.	Pracovní rovinu přesuňte a upravte její velikost tak, že bude vypadat obdobně jako na obrázku níže. Např. tato pracovní rovina byla použita k vytvoření náčrtu a prvku na níže zobrazené dokončené hřídeli.
7.	Uzavřete soubor bez uložení změn.

Tvorba pracovní roviny pomocí tří bodů

K součásti je nutné přidat další rameno pro uchycení. Aby bylo možné tento prvek vymodelovat, vytvoříte pomocí tří bodů pracovní rovinu.

1.	Otevřete soubor mod05_03b.ipt.
2.	Klepněte na nástroj Otočit.
3.	Natočte součást tak, aby byla orientována podobně jako na obrázku níže.
4.	Klepněte na nástroj Pracovní rovina.
5.	Přesuňte kurzor na pravou stranu součásti a podle obrázku vyberte tři body definující pracovní rovinu. Poznámka: Jakmile najedete myší na třetí bod, zobrazí se náhled pracovní roviny. Po klepnutí na třetí bod se nová pracovní rovina zobrazí na součásti i ve stromu prohlížeče.
6.	Pokud to bude nutné, pracovní rovinu posuňte a upravte její velikost. Tato pracovní rovina byla použita k vytvoření náčrtu a prvků na níže zobrazené hotové součásti.
7.	Soubor uzavřete bez uložení změn.

Cvičení: Vytváření děr a závitů

Hlava válce čerpadla je dokončena pouze částečně. Vaším úkolem bude v hlavě válce vytvořit díry se závitem. Samostatný příkaz Závit také použijete k vytvoření závitu na plochách plastové láhve a víčka. Provedete následující kroky:

K vytvoření prvku díry použijete náčrt.
Vytvoříte díru se závitem.
Použijete příkaz pro tvorbu závitů.

Dokončená cvičení

Vytvoření prvku díry pomocí náčrtu

1.	Otevřete soubor mod05_04.ipt.
2.	Klepněte na tlačítko 2D náčrt. .
3.	Klepněte na obdélníkovou plochu. Díky tomu, že se hrany plochy a středové body oblouků promítly do vytvořeného náčrtu, můžete okamžitě umístit prvky děr.
4.	Pravým tlačítkem myši klepněte v pracovní ploše a z nabídky vyberte Dokončit náčrt.
5.	Klepněte na nástroj Díra.
6.	V dialogovém okně Díra by mělo být nastaveno umístění děr Od náčrtu.
7.	Vyberte středy čtyř oblouků.
8.	Do pole průměru díry vepište 6 mm.
9.	V rozbalovacím seznamu v části Ukončení vyberte volbu Do. Automaticky se aktivuje tlačítko Vyberte plochu pro konec vytvoření prvku nacházející se vedle rozbalovacího seznamu Ukončení. Plochu ukončení nyní můžete vybrat.
10.	Najeďte kurzorem myši nad boční stranu příruby a počkejte, až se zvýrazní spodní plocha příruby (viz obrázek). Poté klepněte myší a zvýrazněnou plochu vyberte.
11.	Klepněte na OK. Prvek díry bude vytvořen a přidán do stromu prohlížeče. Všimněte si, že v jednom prvku jsou nadefinovány všechny čtyři díry.

Vytvoření díry se závitem

Nyní umístíte díru se závitem. V předcházejícím příkladě jste pro umístění děr vybrali promítnuté středové body oblouků, nyní použijete soustřednost.

1.	Klepněte na nástroj Otočit. .
2.	Natočte model tak, abyste mohli díru umístit na kruhovou plochu nacházející se na boční straně hlavy válce.
3.	Klepněte na nástroj Díra.
4.	V dialogovém okně Díra a rozbalovacím seznamu Umístění vyberte volbu Soustředná.
5.	Vyberte rovinnou plochu.
6.	Vyberte soustřednou referenci.
7.	V dialogovém okně děr nastavte typ Díra se závitem. Zobrazí se volby nastavení závitů.
8.	V seznamu Typ závitu vyberte ANSI M metrický profil.
9.	Ujistěte se, že je zatrženo pole Plná hloubka.
10.	Z rozbalovacího seznamu Rozměr vyberte 16 a v seznamu Určení zvolte M16x1.5.
11.	V rozbalovacím seznamu Ukončení vyberte Skrz vše.
12.	Pro vytvoření díry se závitem dle obrázku klepněte na tlačítko OK.
13.	Uzavřete soubor bez uložení změn.

Použití příkazu Závit

V dalším příkladě použijete příkaz Závit k vytvoření závitu na společných plochách plastové láhve a víčka.

1.	Otevřete soubor mod05_04a.iam. Soubor obsahuje model plastové láhve s víčkem.
2.	Přibližte pohled na oblast zobrazenou níže.
3.	V pracovní ploše nebo stromu prohlížeče vyberte víčko, klepněte pravým tlačítkem myši a vypněte viditelnost součásti.
4.	Dvojklikem na láhev v pracovní ploše nebo stromu prohlížeče aktivujte režim úprav součásti.
5.	Klepněte na nástroj Závit.
6.	Na záložce Umístění zkontrolujte, že jsou zatrženy volby Zobrazit v modelu a Plná délka.
7.	Dle obrázku níže vyberte rozdělenou plochu.
8.	Přepněte se na záložku Specifikace a upravte nastavení tak, aby odpovídalo níže uvedenému obrázku. Klepněte na OK. Na modelu součásti v pracovní ploše i ve stromu prohlížeče bude vytvořen prvek závitu. Poznámka: Abyste viděli závit lépe, můžete dočasně změnit barvu součásti.
9.	Ve stromu prohlížeče nejprve vypněte viditelnost láhve, a poté dvojklikem na víčko aktivujte editační režim součásti. Váš pohled by měl vypadat obdobně jako na následujícím obrázku.
10.	Pro vytvoření závitu na ploše označené na spodním obrázku zopakujte stejné kroky jako u plastové láhve. Dokončený závit je vidět na obrázku níže:
11.	Na panelu Inventor standardní klepněte dvakrát na tlačítko Návrat.
12.	Prohlédněte si sestavu v Izometrickém pohledu.
13.	Ve stromu prohlížeče rozbalte součást mod05_04a_bottle:1, klepněte pravým tlačítkem myši na Insert:1 a v nabídce vyberte volbu Vypnut - symbol zatržítka zmizí. Víčko je nyní ve správné poloze na láhvi. Váš model by měl vypadat obdobně jako na spodním obrázku.
14.	Uzavřete dokument sestavy a v žádném ze souborů neukládejte změny.

Cvičení: Prvky polí

Jednotlivé prvky lze duplikovat a umisťovat do obdélníkových nebo kruhových vzorů - polí. V první části cvičení vytvoříte obdélníkové pole děr v plastovém krytu. Také si vyzkoušíte příklad na použití kruhového pole. Provedete následující kroky:

Otevřete soubor.
Vytvoříte pole děr.
Vypnete výskyt prvků pole.
Vytvoříte kruhové pole.

Dokončené cvičení

Otevření souboru

1.	Otevřete soubor Module5\mod05_05.ipt.
2.	Klepněte na tlačítko 2D náčrt. .
3.	Klepněte na horní plochu součásti. Tip: Také můžete nejprve vybrat plochu a až potom klepnout na 2D náčrt.
4.	Klepněte na Bod, středový bod.
5.	Bod umístěte do levého spodního rohu součásti.
6.	V pracovní ploše klepněte pravým tlačítkem myši a z nabídky vyberte Hotovo [Esc].
7.	Přibližte pohled na levý roh součásti.
8.	Specifikujte přesnou polohu středu díry pomocí kót. Bude se nacházet ve vzdálenosti 15 mm od levé hrany a 10 mm nad spodní hranou.
9.	Dokončete náčrt.
10.	Klepněte na nástroj Díra.
11.	Zadejte díru o průměru 3 mm procházející skrz celou součást (Ukončení - Skrz vše).

Přesun prvku díry

Po kontrole vytvořeného návrhu bylo zjištěno, že poloha díry není vhodná. Umístění díry můžete změnit nástrojem Přesunout prvek.

1.	Ve stromu prohlížeče klepněte pravým tlačítkem myši na prvek díry a vyberte Přesunout prvek.
2.	V pracovní ploše klepněte pravým tlačítkem myši a vyberte Přesun trojice.
3.	Klepněte na hlavu červené šipky, jak je znázorněno na obrázku.
4.	V dialogovém okně Přesunout / otočit 3D zapište do pole X hodnotu 5 mm.
5.	Klepněte na OK.

Vytvoření pole děr

Prvek díry nyní umístíte do pole.

1.	Klepněte na Zoom vše.
2.	Klepněte na Obdélníkové pole.
3.	Vyberte vytvořenou díru.
4.	V části Směr 1 klepněte na tlačítko výběru směru, a poté označte spodní horizontální hranu součásti. Zobrazí se náhled budoucího obdélníkového pole. V tomto příkladě bude nutné obrátit jeho směr.
5.	Klepněte na tlačítko Obrátit.
6.	Do pole Počet sloupců zadejte 5, do pole Vzdálenost sloupce zadejte 17,5 mm.
7.	V části Směr 2 klepněte na tlačítko výběru směru, a poté označte vertikální hranu na levé straně součásti. Náhled na obdélníkové pole se aktualizuje.
8.	Do pole Počet sloupců zadejte 4. do pole Vzdálenost sloupce zadejte 17,5 mm.
9.	Klepněte na OK. Pole s obdélníkovým vzorem bylo vytvořeno. V další části tohoto cvičení potlačíte výskyty některých prvků pole.

Vypnutí výskytu prvků pole

Po další kontrole návrhu vyplynulo, že v součásti se vyskytují tři nepotřebné otvory. Potlačit můžete všechny, nebo jen některé z prvků pole.

1.	Ve stromu prohlížeče rozbalte položku obdélníkového pole. Zobrazí se výskyty prvků v poli.
2.	Abyste zvýraznili jednotlivé prvky pole v pracovní ploše, přejíždějte nad nimi ve stromu prohlížeče kurzorem myši.
3.	Stiskněte klávesu CTRL a ve stromu prohlížeče vyberte tři výskysty prvků tak, jak ukazuje obrázek níže.
4.	Poté v prohlížeči klepněte pravým tlačítkem myši na jeden ze zvýrazněných výskytů prvků a z nabídky vyberte Vypnout.
5.	Soubor uzavřete bez uložení změn.

Vytvoření kruhového pole

1.	Otevřete soubor mod05_05a.ipt.
2.	Natočte pohled tak, aby zobrazoval součást podobně jako na následujícím obrázku.

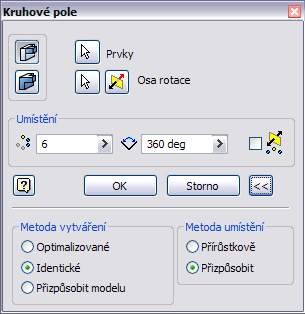

3.	Klepněte na Kruhové pole.
4.	Vyberte zahloubený prvek díry.
5.	V dialogovém okně Kruhové pole klepněte na tlačítko Osa rotace.
6.	K definici osy použijte kruhovou hranu součásti. Vybrat můžete i válcovou plochu nebo půlkruhový prvek. Zobrazí se náhled budoucího kruhového pole.
7.	Zkontrolujte, že v polích Počet výskytů a Úhel výskytů jsou zapsány hodnoty 6, resp. 360 deg. V tomto příkladě je možné zadat umístění prvků buď Přírůstkově po 60 stupních, nebo pomocí přizpůsobení s hodnotou 360 deg.
8.	Klepněte na tlačítko Více.
9.	Zkontrolujte, že je v části Metoda umístění vybrána volba Přizpůsobit.
10.	Klepněte na OK. Na součásti se vytvoří kruhové pole.
11.	Uzavřete soubor bez uložení změn.

Cvičení: Tvorba polí daných trajektorií

V tomto cvičení vytvoříte z návarku s otvorem pole definované nelineární trajektorií. Provedete následující kroky:

Otevřete soubor.
Vytvoříte pole prvků podél trajektorie.

Dokončené cvičení

Otevření souboru

1.	Otevřete soubor mod05_06.ipt.
2.	V prohlížeči klepněte pravým tlačítkem myši na Náčrt a zapněte jeho Viditelnost.

Umístění pole prvků podél trajektorie

1.	Klepněte na Obdélníkové pole.
2.	V prohlížeči vyberte prvek Vysunutí, stiskněte klávesu CTRL, a poté klepněte na prvek Díra. Oba prvky budou nyní vybrány společně.
3.	V části Směr 1 klepněte na tlačítko výběru trajektorie, a poté klepněte na čáru náčrtu nacházející se poblíž prvku vysunutí (dojde k výběru celé trajektorie). Zobrazí se náhled budoucího pole prvků.
4.	Klepněte na tlačítko Více.
5.	Ve spodní části Směr 1 klepněte na tlačítko Počátek a vyberte středový bod díry.
6.	V horní části Směr 1 zapište do řádku Počet sloupců hodnotu 40. Do pole Vzdálenost sloupce zadejte 36. Náhled pole se aktualizuje.
7.	V části Orientace klepěnte na Směr 1.
8.	Klepněte na OK. Pole prvků je vytvořeno.
9.	V prohlížeči klepněte pravým tlačítkem myši na Náčrt a vypněte jeho Viditelnost.
10.	Uzavřete soubor bez uložení změn.

Cvičení: Zrcadlení a pole prvků

V tomto cvičení ozrcadlíte prvky plechové součásti. Poté tyto prvky umístíte do pole rozloženého podél hrany součásti. Provedete následující kroky:

Otevřete soubor.
Vytvoříte pole prvků.

Poznámka: Pracovní postup uvedený v tomto cvičení je možno použít k zrcadlení a vytvoření pole z objemových prvků, pracovních prvků, nebo z celého tělesa.

Dokončené cvičení

Otevření souboru

1.	Otevřete soubor mod05_07.ipt.
2.	V prohlížeči zapněte viditelnost roviny Mirror Work Plane.
3.	Klepněte na příkaz Zrcadlení.
4.	V prohlížeči vyberte tři plechové prvky (Plocha3, Plocha4 a Vyříznutí1) podle obrázku.
5.	V dialogovém okně Zrcadlit klepněte na tlačítko Rovina zrcadlení.
6.	Vyberte rovinu Mirror Work Plane.
7.	Klepněte na OK.

Vytvoření pole prvků

Na plechové součásti musí být vytvořeny čtyři svorky umístěné podél jedné hrany. K vytvoření tohoto pole prvků použijete volbu Délka křivky.

1.	Klepněte na 2D náčrt.
2.	Vyberte horní plochu plechové součásti.
3.	Dle označení v obrázku níže smažte tři promítnuté hrany.
4.	Pravým tlačítkem myši klepněte v pracovní ploše a vyberte Dokončit náčrt.
5.	Klepněte na Obdélníkové pole.
6.	Vyberte tři prvky plechové součásti (Plocha3, Plocha4 a Vyříznutí1).
7.	V části Směr 1 klepněte na tlačítko výběru trajektorie.
8.	Vyberte promítnutou hranu poblíž prvků.
9.	Pro změnu směru tvorby sloupců klepněte na tlačítko Obrátit.
10.	Do pole Počet sloupců zadejte 4.
11.	Klepněte na šipku rozbalovací nabídky a ze seznamu vyberte Délka křivky.
12.	Klepněte na tlačítko Více.
13.	Ve spodní části Směr 1 klepněte na tlačítko Počátek.
14.	Natočte a přibližte pohled na levou hranu vybraných prvků.
15.	Vybere bod dle obrázku.
16.	V části Orientace vyberte Směr 1.
17.	Klepněte do pracovní plochy, a poté stiskněte klávesu F6, abyste součást zobrazili v Izometrickém pohledu.
18.	Klepněte na OK.
19.	Uzavřete soubor bez uložení změn.

Cvičení: Vytváření tažených prvků

Na víko mlýnku na kávu je nutno přidat dva tažené prvky, což bude váš úkol v tomto cvičení. Ozrcadlením prvku víko dokončíte. Provedete následující kroky:

Ozrcadlíte pant.
Vytvoříte tažený prvek.

Dokončené cvičení

Zrcadlení pantu

1.	Otevřete soubor Module5\mod05_08.ipt.
2.	Nastavte pohled tak, aby byl pant zobrazen stejně jako na obrázku.
3.	V prohlížeči klepněte pravým tlačítkem myši na Pracovní rovina1 a volbou Viditelnost pracovní rovinu zobrazte.
4.	Klepněte na nástroj Zrcadlení.
5.	Ve stromu prohlížeče klepněte na Vysunutí2, Rotace1, Vysunutí3 a Zaoblení. Tip: Pant je utvořen z několika malých prvků. Z toho důvodu je tedy vhodnější vybírat prvky ve stromu prohlížeče, než přímo v pracovní ploše.
6.	V dialogovém okně klepněte na tlačítko Rovina zrcadlení a vyberte pracovní rovinu. Zobrazí se náhled na zrcadlené prvky.
7.	Klepnutím na OK prvky ozrcadlete.
8.	Vypněte viditelnost pracovní roviny.

Před vytvořením taženého prvku jste zrcadlili prvky pantu.

Vytvoření prvku tažením

Abyste mohli vytvořit tažený prvek, musíte mít k dispozici profil a trajektorii tažení. Profil je v tomto příkladě už připraven, vy pouze promítnutím geometrie vytvoříte trajektorii.

1.	Natočením součásti zobrazte její spodní stranu.
2.	V prohlížeči klepněte pravým tlačítkem myši na Náčrt4 a z nabídky vyberte Viditelnost. Profil pro tažení je zobrazen ve středu obloukové hrany.
3.	Klepněte na 2D náčrt.
4.	Klepněte na horní plochu součásti. Na vybrané ploše se vytvořila náčrtová rovina, do které se automaticky promítnuly hrany horní vybrané plochy. V dalším kroku umažete promítnuté hrany. Trajektorii je nutno přerušit na počátku a konci hrany součásti tak, aby tažený prvek začínal a končil ve správných místech.
5.	Vyberte a smažte přímou hranu (úsečku) podle označení na obrázku.
6.	Přesuňte pohled na druhou (levou) stranu víka a i tam smažte obdobnou promítnutou hranu.
7.	Na panelu Inventor standardní klepněte na tlačítko Návrat.
8.	Klepněte na Tažení.
9.	Zkontrolujte, že se automaticky vybral obdélníkový profil náčrtu a že je v dialogovém okně stisknuto tlačítko Trajektorie.
10.	Jako trajektorii klepnutím vyberte menší z promítnutých oblouků.
11.	Klepnutím na OK vytvořte tažení.
12.	V prohlížeči klepněte pravým tlačítkem myši na Náčrt5 a z nabídky vyberte Viditelnost. Profil pro tažení se zobrazí na pravém konci větší obloukové hrany.
13.	Klepněte na 2D náčrt.
14.	Klepněte na hroní hranu součásti. Na vybrané ploše se vytvořila náčrtová rovina, do které se automaticky promítnuly hrany horní vybrané plochy.
15.	Smažte krátkou promítnutou hranu nacházející se pod profilem.
16.	Stejný krok zopakujte s ekvivalentní promítnutou hranou i na druhé straně součásti.
17.	Z náčrtu jako profilu a velkého promítnutého oblouku jako trajektorie vytvořte tažený prvek.
18.	Uzavřete soubor bez uložení změn.

Cvičení: Vytváření a šablonování profilů

V tomto cvičení vytvoříte pracovní roviny s jednotlivými průřezy pro šablonování. Poté pomocí šablonování vytvoříte rukojeť holícího strojku.

Otevřete soubor.
Vytvoříte pracovní rovinu v bodě nacházejícím se na křivce (splajnu).
Pomocí 3D průřezů vytvoříte šablonovaný objekt.

Dokončené cvičení

Otevření souboru

1.	Otevřete soubor Module\mod05_09.ipt.
2.	Pomocí nástrojů pro nastavení pohledu Zoom a Otočit si prohlédněte náčrty.
3.	V prohlížeči spusťte poklepáním na Náčrt1 jeho editaci.
4.	Nástrojem Podívat na nastavte pohled kolmo na rovinu Náčrtu1.
5.	Klepněte na Bod, středový bod.
6.	Vytvořte bod nacházející se na spodní části křivky (ujistěte se, že je při umisťování bodu zobrazen symbol vazby shodnosti).
7.	Nakreslete dvě konstrukční čáry, jejichž koncové body jsou shodné s nově nakresleným bodem a s body nacházejícími se na obou stranách křivky. Poznámka: Konstrukční geometrii využijete tehdy, když potřebujete vytvořit složité profily, ale nechcete, aby byla tato geometrie zahrnuta do profilu náčrtu nebo trajektorie.
8.	K umístění nově vytvořeného bodu do poloviny mezi dva krajní body části křivky použijte vazbu Stejné aplikovanou na obě konstrukční čáry.
9.	Změňte hodnotu kóty 120 mm na 130 mm a zkontrolujte, že se načrtnutý bod posunul po křivce a zároveň si uchoval svou pozici ve středu mězi oběma body křivky.
10.	Na panelu Inventor standardní klepněte na Návrat.
11.	Nastavte Izometrický pohled.
12.	Klepněte na nástroj Pracovní rovina.
13.	Vyberte křivku (v jakémkoliv bodě, který není poblíž některé z konstrukčních čar) a klepněte do bodu vytvořeného v předchozích krocích. Dojde k vytvoření pracovní roviny, která bude ve zvoleném bodě na vybranou křivku kolmá.
14.	Na nové pracovní rovině založte náčrt.
15.	Promítněte dříve vytvořený bod do náčrtu.
16.	Nakreslete elipsu se středem v promítnutém bodě a s prvním bodem osy horizontálně zavazbeným vzhledem ke středu elipsy.
17.	Hlavní poloosu zakótujte hodnotou 9 a vedlejší hodnotou 4. Tip: Chcete-li zakótovat osy elipsy, klepněte na elipsu a táhněte kótu horizontálním nebo vertikálním směrem.
18.	Klepněte na tlačítko Návrat.

Vytvoření pracovní roviny v bodě křivky

1.	Klepněte na nástroj Pracovní rovina.
2.	Vyberte křivku a klepněte do jejího pravého koncového bodu. Vytvoří se pracovní rovina kolmá na křivku ve zvoleném bodě.
3.	Na pracovní rovině založte nový náčrt.
4.	Promítněte koncový bod křivky do náčrtu.
5.	Nakreslete kružnici se středem v promítnutém bodě.
6.	Průměr kružnice zadejte 7.
7.	Klepněte na tlačítko Návrat.

Vytvoření šablonování pomocí 3D průřezů

1.	Klepněte na nástroj Šablonování.
2.	Jako první průřez vyberte konkávní 3D plochu znázorněnou na obrázku níže.
3.	Dále vyberte tak, jak za sebou následují, zbývající čtyři profily. Až bude náhled vypadat podobně jako na obrázku níže, klepněte na OK.
4.	Ve stromu prohlížeče vypněte viditelnost Náčrtu1 a všech čtyř pracovních rovin. Poté si pomocí příkazů pro nastavení pohledu detailně prohlédněte výsledek šablonování.
5.	Základní tvar rukojeti dokončete vytvořením 1,5 mm zaoblení kruhové hrany plochého konce rukojeti.
6.	Uzavřete soubor bez uložení změn.

Cvičení: Gravírování a tvorba Reliéfů

V tomto cvičení vytvoříte na modelu rukojeti holícího strojku reliéf a vyrytou oblast. Oba prvky budou definovány profilem náčrtu. Poté v náčrtu vytvoříte text, který následně vygravírujete do rukojeti. Provedete následující kroky:

Otevřete soubor.
Vytvoříte reliéf na součásti.
Na rukojeti holícího strojku vytvoříte reliéf z textu.
Do součásti vygravírujete geometrii z náčrtu.

Dokončené cvičení

Otevření souboru

1.	Otevřete soubor mod05_10.ipt.
2.	Zapněte viditelnost Náčrtu11.
3.	Natočte pohled tak, aby byla zobrazena horní trojúhelníková plocha.

Vytvoření reliéfu na součásti

1.	Klepněte na nástroj Vytlačit.
2.	Profil bude vybrán automaticky.
3.	V dialogovém okně Reliéf vyberte volbu Gravírování z plochy.
4.	Do pole hloubka zadejte 0,9 mm.
5.	Klepněte na tlačítko Barva horní plochy a v dialogovém okně Barva vyberte z rozbalovacího seznamu Hliník (leštěný).
6.	Klepnutím na OK uzavřete obě dialogová okna. Vytvoří se gravírovaný prvek.
7.	Nastavte opět Izometrický pohled a zapněte viditelnost Náčrtu10.
8.	Klepněte na nástroj Vytlačit.
9.	Jako Profil vyberte všech šest uzavřených profilů náčrtu. Dejte si pozor, abyste u prvních dvou zahnutých profilů (vlevo) vybrali jejich obě poloviny, spodní i horní.
10.	Zkontrolujte, že je v dialogovém okně Reliéf vybrána volba Reliéf z plochy.
11.	Do pole Hloubka zadejte 0,2.
12.	Klepněte na tlačítko Barva horní plochy a v dialogovém okně Barva vyberte z rozbalovacího seznamu Černá.
13.	Klepnutím na OK uzavřete obě dialogová okna. Vytvoří se prvek reliéfu.
14.	Pomocí nástrojů pro nastavení pohledu si prohlédněte vytvořené gravírování a reliéf.

Textový reliéf na rukojeti holícího strojku

1.	V prohlížeči spusťte poklepáním editační režim Náčrtu9.
2.	Příkazem Podívat na nastavte kolmý pohled na náčrt.
3.	Klepněte na nástroj Text.
4.	Klepnutím do volného prostoru pod rukojetí vyberte vkládací bod textu. Zobrazí se dialogové okno Formát textu.
5.	Vyberte tlačítka Zarovnání na střed a Zarovnání do poloviny.
6.	Do pole % šířky vepište 120.
7.	Klepněte do textového okna a vepište The Sharp Edge.
8.	V textovém okně označte myší The a změňte velikost textu na 2,50 mm.
9.	Klepnutím na OK text umístěte.
10.	Nakreslete diagonální konstrukční čáru propojující rohy rámečku ohraničujicího text.
11.	Mezi bodem poloviny konstrukční čáry textu a bodem na rukojeti vytvořte vazbu shodnosti.
12.	Klepnutím na tlačítko Návrat na panelu Inventor standardní dokončete režim úprav náčrtu.
13.	Zapněte viditelnost Náčrtu9.
14.	Zobrazte holící strojek v Izometrickém pohledu.

Gravírování objektů náčrtu

1.	Klepněte na nástroj Vytlačit.
2.	Jako profil vyberte textové objekty v náčrtu.
3.	Vyberte volbu Gravírování z plochy.
4.	Do pole Hloubka zadejte 0,5.
5.	Pokud to bude nutné, změňte tlačítkem Obrátit orientaci šipky směrem dolů.
6.	Klepněte na tlačítko Barva horní plochy a v dialogovém okně Barva vyberte z rozbalovacího seznamu Černá.
7.	Klepnutím na OK uzavřete obě dialogová okna. Vytvoří se gravírovaný prvek.
8.	Pomocí nástrojů pro nastavení pohledu si prohlédněte vytvořené gravírování a reliéf.
9.	Soubor uzavřete bez uložení změn.

Cvičení: Obtisknutí obrázku na plochu

V tomto cvičení si vyzkoušíte několik funkcí Inventoru: pomocí barvy plochy vytvoříte rýhovaný povrch víčka svítilny, nástroj Obtisk použijete k obalení obrázku kolem plochy a zobrazíte rentgenový vržený stín tělesa. Provedete následující kroky:

Otevřete soubor.
Změníte barvu plochy.
Do náčrtu vložíte bitmapu.
Upravíte velikost obrázku a zakótujete jej.
Obtisknete obrázek na plochu.
Změníte průhlednost obtisku.
Zobrazíte stín tělesa.

Dokončené cvičení

Otevření souboru

1.	Otevřete soubor mod05_11.iam.
2.	V prohlížeči klepněte pravým tlačítkem myši na mod05_11_end cap:1 a z nabídky vyberte Úpravy.
3.	Klepněte na Formát > Editor stylů a norem.
4.	Klepnutím na znaménko + (plus) rozbalte seznam Barev.
5.	Ze seznamu vyberte klepnutím Hliník (matný).
6.	Klepněte na tlačítko Nový.
7.	Přejmenujte nový styl z Kopie z Hliník (matný) na Hliník (matný) rýhovaný.
8.	V části Textura klepněte na tlačítko Vybrat.
9.	Ze seznamu vyberte obrázek Knurl_1.bmp a klepněte na tlačítko OK.
10.	Posuvník v části % Měřítko nastavte na hodnotu přibližně 60%.
11.	Klepněte na Uložit a následně na Hotovo.

Změna barvy plochy

1.	Klepněte na válcovou plochu na konci víčka se závitem. Klepněte pravým tlačítkem myši a vyberte Vlastnosti.
2.	V dialogovém okně Vlastnosti plochy vyberte ze seznamu Hliník (matný) rýhovaný. Klepnutím na OK uzavřete dialogové okno a aktualizujete barvu plochy. Poznámka: Pokud se textura nezobrazuje, zkontrolujte v dialogovém okně Možnosti aplikace na záložce Barvy nastavení volby Zobrazit odlesky a textury.

Vložení bitmapy do náčrtu

1.	V prohlížeči klepněte pravým tlačítkem myši na mod05_11_body:1 a z nabídky vyberte Úpravy.
2.	Zapněte viditelnost pracovní roviny.
3.	Na pracovní rovině vytvořte nový náčrt.
4.	Kolmý pohled na náčrt nastavte příkazem Podívat na.
5.	Klepněte na Vložit obrázek.
6.	Otevřete soubor mod05_11.bmp.
7.	Klepnutím jej umístěte pod těleso svítilny, poté klepněte pravým tlačítkem myši a vyberte Hotovo.

Úprava velikosti a zakótování obrázku

1.	Klepněte na tlačítko Promítnout geometrii.
2.	Levou hranu tělesa svítilny promítněte do náčrtu.
3.	V pracovní ploše klepněte pravým tlačítkem myši a z nabídky vyberte Hotovo.
4.	Tažením za hrany a rohové body obrázku upravte jeho velikost a natočení. Poznámka: Tažením pravého horního rohu obrázek přesunete, ostatní rohy způsobí jeho natočení.
5.	Mezi středový bod promítnuté hrany a středový bod horní hrany obrázku přidejte horizontální vazbu.
6.	Abyste obrázek natočili vertikálně, vytvořte mezi horní hranou obrázku a promítnutou hranou rovnoběžnou vazbu.
7.	Mezeru mezi obrázkem a promítnutou hranou zakótujte s hodnotou 1,0 mm.
8.	Velikost obrázku nastavte vertikální kótou s hodnotou 40 mm.
9.	Dokončete náčrt a zobrazte model v izometrickém pohledu.

Obtisknutí obrázku

1.	Klepněte na Obtisk.
2.	Klepněte na obrázek.
3.	Klepněte na velkou válcovou plochu na tělese svítilny.
4.	V dialogovém okně Obtisk zatrhněte volbu Obalit k ploše.
5.	Klepněte na OK.
6.	Vypněte viditelnost pracovní roviny.
7.	Klepněte na tlačítko Návrat.

Změna průhlednosti obtisku

1.	Ve stromu prohlížeče klepněte pravým tlačítkem myši na mod05_011_body:1 a z nabídky vyberte Otevřít.
2.	Upravte náčrt obsahující obrázek.
3.	Pravým tlačítkem myši klepněte na obrázek a volbou Vlastnosti vyvolejte dialogové okno Vlastnosti obrázku. Tip: Pokud máte s výběrem obrázku v pracovní ploše problémy, klepněte na něj pravým tlačítkem myši ve stromu prohlížeče.
4.	V části Průhlednost zatrhněte volbu Použít masku - obrázek se stane průhledným.
5.	Klepnutím na OK uzavřete dialogové okno a aktualizujte obrázek.
6.	Dokončete náčrt.
7.	Uložte a uzavřete soubor. Nyní bude zobrazena sestava svítilny.
8.	Poklepáním na mod05_11.iam ve stromu prohlížeče přejděte do nejvyšší úrovně zobrazení součástí.

Zobrazení stínů objektů

1.	Klepněte na Nástroje > Možnosti aplikace.
2.	Klepněte na záložku Zobrazení.
3.	V části Aktivní odstraňte zatržítko u položky Hrany. Klepněte na OK.
4.	Na panelu Inventor standardní klepněte na tlačítko Rentgenový vržený stín.
5.	Všimněte si, jak se při otáčení pohledu na model mění i vržený stín.
6.	Uzavřete soubor bez uložení změn.

Cvičení: Vložení iPrvku

V tomto cvičení využijete geometrii náčrtu k nastavení správné orientace iPrvku. Provedete následující kroky:

Otevřete soubor.
Vytvoříte náčrt.
Vložíte iPrvek.
Upravíte náčrt.

Dokončené cvičení

Otevření souboru

1.	Otevřete soubot Module5\mod05_12.ipt.
2.	Pomocí nástrojů pro zobrazování si prohlédněte součást.
3.	Nástrojem Otočit nastavte níže zobrazený pohled na součást.

Vytvoření náčrtu

1.	Vyberte nabídku Nástroje > Možnosti aplikace.
2.	Přejděte na záložku Náčrt.
3.	Zrušte zatržení u volby Automaticky promítat hrany při vytváření a úpravě náčrtu.
4.	Klepněte na OK.
5.	Na panelu Inventor standardní klepněte na 2D náčrt.
6.	Vyberte horní vyobrazenou plochu.
7.	Klepněte na Promítnout geometrii.
8.	Dle obrázku vyberte dvě zvýrazněné hrany.
9.	Na panelu Inventor standardní klepněte na tlačítko Konstrukční.
10.	Klepněte na příkaz Čára.
11.	Stiskněte klávesu CTRL a nakreslete úsečku s počátkem ve středu promítnutého oblouku a s koncovým bodem umístěným přibližně dle pozice na obrázku níže. Tip: Klávesu CTRL jste drželi proto, aby bylo zajištěno, že nakreslená úsečka nebude horizontální nebo rovnoběžná s jinou geometrií náčrtu.
12.	Klepněte pravým tlačítkem myši a vyberte Hotovo.
13.	Klepněte na nástroj Obecná kóta.
14.	Zakótujte úhel mezi konstrukční čarou a promítnutou hranou (viz obrázek níže).
15.	Do editačního pole zapište 45 a klepněte na zelené zatržítko.
16.	Klepněte pravým tlačítkem myši a vyberte Hotovo.
17.	Na panelu Inventor standardní vyberte Návrat.

Vložení iPrvku

1.	Klepněte na Vložit iPrvek.
2.	V dialogovém okně Vložit iPrvek klepněte na tlačítko Procházet.
3.	V umístěních na levé straně dialogového okna klepněte Workspace.
4.	Otevřete složku Module5.
5.	Vyberte soubor Hole-Pattern.ide a klepněte na Otevřít.
6.	Dle obrázku vyberte horní plochu součásti.
7.	V dialogovém okně Vložit iPrvek vyberte řádek Reference Point1.
8.	Vyberte koncový bod konstrukční čáry, viz obrázek níže. Poznámka: Po úspěšném výběru geometrie se v dialogovém okně Vložit iPrvek objeví zatržítko.
9.	V dialogovém okně Vložit iPrvek vyberte řádek Reference Line1.
10.	Dle obrázku níže vyberte nakreslenou konstrukční čáru.
11.	Vložení iPrvku potvrďte v dialogovém okně Vložit iPrvek stiskem tlačítka Dokončit.

Úprava náčrtu

1.	Poklepejte na kótu 45 stupňů a změňte hodnotu úhlu na 40. Potvrďte zeleným symbolem zatržítka.
2.	Chytněte a přetáhněte koncový bod konstrukční čáry do pozice, která je přibližně vyznačena na obrázku níže.
3.	Na panelu Inventor standardní klepněte na Aktualizovat.
4.	Vyberte Nástroje > Možnosti aplikace.
5.	Přejděte na záložku Náčrt.
6.	Zatrhněte volbu Automaticky promítat hrany při vytváření a úpravě náčrtu.
7.	Klepněte na OK.
8.	Uzavřete soubor bez uložení změn.

Cvičení: Importování ploch

V tomto cvičení importujete, analyzujete a zobrazíte IGES plochu v režimu Konstrukce. Poté zvýšíte úroveň konstrukční plochy jejím přesunem do prostředí součásti. Provedete následující kroky:

Otevřete soubor.
Sešijete plochy.
Změníte způsob zobrazení plochy.

Dokončené cvičení

Otevření souboru

1.	Na panelu Inventor standardní klepněte na Otevřít.
2.	V seznamu typů souborů vyberte IGES soubory (.igs,.ige,*iges).
3.	V okně se soubory vyberte z adresáře Module5 soubor mod05_13.igs. Neklepejte na něj dvakrát ani ještě nemačkejte tlačítko Otevřít.
4.	Klepněte na Možnosti.
5.	V části Mapování skupiny vyberte volbu Mapování konstrukčních skupin.
6.	V dialogovém okně Možnosti importu zrušte zatržení u volby Automaticky sešít a zvýšit úroveň.
7.	Klepněte na OK.
8.	Klepněte na Otevřít.
9.	Pomocí nástrojů pro zoomování a natáčení pohledu si plochu prohlédněte.

Sešití plochy

1.	Poklepáním ve stromu prohlížeče na složku Konstrukční aktivujte konstrukční režim.
2.	Klepněte na Sešít plochu.
3.	V pracovní ploše klepněte pravým tlačítkem myši a z nabídky zvolte Vybrat vše.
4.	Prohlédněte si nastavení záložky Analyzovat.
5.	Přepněte se na záložku Sešít.
6.	Klepněte na Použít a pohlédněte si barvy hran plochy.
7.	Klepněte na Hotovo. Plochy jsou nyní sešity dohromady.

Zvýšení úrovně plochy do prostředí součásti

Předtím, než je možné importované plochy používat v parametrických operacích, musí být povýšeny do prostředí součásti. K tomuto zvýšení úrovně použijete nástroj Kopírovat objekt.

1.	Klepněte na Kopírovat objekt.
2.	V části Výstup - Vytvořit nový vyberte Plocha.
3.	Zatrhněte volbu Odstranit originál.
4.	Vyberte plochu a klepněte na OK. Zvýšená úroveň plochy je zobrazena ve stromu prohlížeče.

Změna způsobu zobrazení plochy

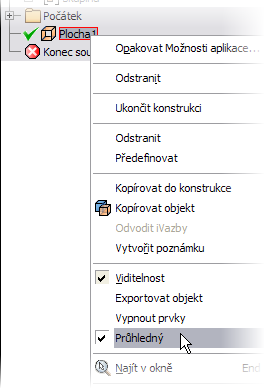

V prostředí součásti můžete nastavit, zda je plocha zobrazena jako neprůhledná nebo průhledná.

1.	Vyberte nabídku Nástroje > Možnosti aplikace.
2.	Přejděte na záložku Součást.
3.	V části Konstrukční zatrhněte volbu Neprůhledné plochy.
4.	Klepněte na OK. Poznámka: Po potvrzení výše popsané volby se nezmění vzhled stávajících ploch. Chcete-li změnit vzhled plochy poté, co je vytvořena, klepněte na ni ve stromu prohlížeče pravým tlačítkem myši a vypněte nebo zapněte volbu Průhledný.
5.	Uzavřete soubor bez uložení změn.

Cvičení: Použití IGES ploch

V tomto cvičení nahradíte stávající plochu součásti importovanou plochou, odstraníte plochu a pomocí zesílení plochy vytvoříte bedničku reproduktoru. Provedete následující kroky:

Otevřete soubor.
Nahradíte plochu.
Odstraníte plochu.
Zesílíte plochu.
Zaoblíte hrany.
Vytvoříte vyříznutí.

Dokončené cvičení

Otevření souboru

1.	Otevřete soubor mod05_14.ipt.
2.	Pomocí nástrojů pro zoomování a natáčení pohledu součást prohlédněte.
3.	Nástrojem Podívat na nastavte pohled na rovinu XY.
4.	Vyberte nabídku Vložit > Importovat.
5.	V dialogovém okně Importovat vyberte z adresáře Module5 soubor mod05_14.igs. Neklepejte na něj dvakrát ani ještě nemačkejte tlačítko Otevřít.
6.	Klepněte na Možnosti.
7.	V části Mapování skupiny vyberte Mapování konstrukčních skupin.
8.	V části Možnosti po převodu vyberte volbu Automaticky sešít a zvýšit úroveň.
9.	Klepněte na OK.
10.	Klepněte na Otevřít.
11.	Zobrazte součást v Izometrickém pohledu. Plocha byla importována, sešita a povýšena do prostředí součásti. Poznámka: V tomto cvičení je plocha na obrázcích zobrazena průhledně.

Nahrazení plochy

1.	Klepněte na nástroj Nahradit plochy.
2.	Vyberte volbu Automatické řetězení ploch.
3.	Na součásti vyberte dvě plochy určené k nahrazení, viz obrázek.
4.	V dialogovém okně Nahradit plochu klepněte na Nové plochy a vyberte importovanou plochu.
5.	Klepněte na OK. Původní plochy součásti jsou nahrazeny novými plochami. V některých místech součásti byl přidán nový materiál, jinde bylo nutné materiál odříznout.
6.	V prohlížeči klepněte pravým tlačítkem myši na importovanou plochu a vypněte její viditelnost.

Odstranění plochy

V dalším kroku odstraníte vybranou plochu a zesílením povrchu součásti vytvoříte bedničku reproduktoru.

1.	Natočte pohled tak, aby byla šikmá plocha natočena čelem k vám.
2.	Klepněte na Odstranit plochu.
3.	V dialogovém okně Odstranit plochu by mělo být aktivní tlačítko Vybrat jednotlivou plochu.
4.	Vyberte šikmou plochu.
5.	Klepněte na OK. Výsledkem operace je plošný model.

Zesílení součásti

Zesílením součásti přidáte plošnému modelu objem. Výsledkem této operace bude objemové těleso s jednotnou tloušťkou stěny.

Poznámka: Nástroj Zesílení/Odsazení je možné použít jako alternativu k příkazu Skořepina.

1.	Klepněte na Zesílení/Odsazení.
2.	Klepnutím na součást ji vyberte.
3.	Tlačítkem obraťte směr tak, aby se zesílení vytvořilo uvnitř bedničky reproduktoru.
4.	Do pole Vzdálenost zadejte hodnotu 2 mm.
5.	V části Výstup vyberte Těleso.
6.	Klepněte na OK. Prohlédněte si součást. Zejména si všimněte, že všechny stěny mají stejnou tloušťku.

Zaoblení hran

K dokončení součásti zbývá vytvořit zaoblení hran.

1.	Klepněte na Zaoblení.
2.	Poloměr zaoblení nastavte 2 mm a vyberte všechny vnější hrany kromě hran kolem otvoru.
3.	Klepněte na OK.

Vyříznutí otvoru

Vytvoříte otvor pro konektor.

1.	Na zadní ploše krytu vytvořte náčrt.
2.	Pokud se zobrazí dialogové okno, klepněte na OK.
3.	Vytvořte obdélník široký 34 mm a vysoký 12 mm.
4.	Umístěte obdélník do středu plochy součásti.
5.	Rohy obdélníku zaoblete poloměrem 2 mm a dokončete náčrt.
6.	Klepněte na nástroj Vysunout.
7.	Výstup nastavte na Těleso, materiál bude v průběhu operace odříznut.
8.	Vymezení nastavte Do vnitřní plochy.
9.	Klepněte na OK.
10.	Dle obrázku níže zaoblete hrany otvoru poloměrem 2 mm.
11.	Uzavřete soubor bez uložení změn.

Využití získaných znalostí

Pomocí znalostí získaných v tomto modulu vytvořte nové součásti.

Vytvoření rotovaného prvku

Vytvoříte rotovaný prvek.

1.	Nastavte projekt Inv_Edu.ipj jako aktivní.
2.	Pomocí šablony Norma (mm).ipt založte nový soubor součásti.
3.	Vytvořte náčrt dle obrázku.
4.	Klepněte na horizontální a vertikální čáry vyobrazené v ukázce a na panelu Inventor standardní vyberte Osa.
5.	Podle potřeby aplikujete geometrické a rozměrové vazby. Tip: Výběrem koncového bodu osy vytvoříte lineární kóty (viz obrázek), klepnete-li na osu kdekoliv mimo koncové body, vytvoříte kótu průměru.
6.	Orotujte náčrt.
7.	Uzavřete soubor bez uložení změn.

Vytváření pracovních rovin a děr

Na podpěrném čepu police vytvořte pracovní roviny, pomocí kterých bude možné umístit díry zobrazené na obrázku pod bodem 5.

1.	Otevřete soubor mod05_apply02.ipt.
2.	Zobrazte součást v izometrickém pohledu.
3.	Vytvořte pracovní rovinu tečnou k horní ploše větší válcové části čepu.
4.	Vytvořte díru o průměru 3 mm procházející skrz součást. Díra se nachází v polovině délky válcové části.
5.	Vytvořte druhou pracovní rovinu pootočenou o 90° vzhledem k první pracovní rovině. Poté umístěte další díru o průměru 3 mm, která tak bude vzhledem k ose první díry pootočena rovněž o 90°.
6.	Uzavřete soubor bez uložení změn.

Vytvoření tažených prvků

Vytvořte úchyt pro sestavu svorky na papír.

1.	Otevřete soubor mod05_apply03.ipt.
2.	Prohlédněte si svorku a vytvořte pro ni úchyt odpovídající velikosti.
3.	Úchyt bude vyroben z pružinové oceli o průměru 1,4 mm. Rozměry svorky jsou přibližné. Ke zjištění rozměrů ve spoji svorky a úchytu použijte nástroje odměřování.
4.	Pomocí šablony Norma (mm).ipt založte nový soubor součásti.
5.	Nástrojem Tažení vytvořte úchyt. Úchyt a dokončená sestava svorky jsou na následujícím obrázku.
6.	Uzavřete soubor bez uložení změn.

Kontrola získaných znalostí

Následující otázky použijte k otestování svých vědomostí nabytých v tomto modulu:

Otázka 1

Při vytvoření tažených nebo rotovaných prvků se geometrie náčrtu spotřebuje (použije). Jak se jmenuje postup, při kterém geometrii náčrtu zobrazíme a změníme geometrické nebo rozměrové vazby?

Obnovení prvku

Úprava náčrtu

Opětovné připojení náčrtu

Editace profilu

Otázka 2

Která z následujících možností NENÍ jednou z operací u vysunutých prvků?

Připojit

Odříznout

Kombinovat

Průnik

Otázka 3

Současně můžete mít více aktivních náčrtů:

Ano

Otázka 4

Na součásti se nenacházejí žádné plochy vhodné k vytvoření náčrtu. Jaký pracovní prvek byste ve většině podobných případů zkusili vytvořit jako první?

Pracovní rovinu

Pracovní osu

Pracovní bod

Kterýkoliv z výše uvedených

Otázka 5

Potřebujete vytvořit pomocný pracovní prvek, který poslouží k vytvoření pracovní roviny na válcové ploše. Jaký pracovní prvek byste použili?

Pracovní rovinu

Pracovní osu

Pracovní bod

Kterýkoliv z výše uvedených

Otázka 6

Při vytváření pracovní osy potřebujete referenční objekt. Jaký pracovní prvek byste použili?

Pracovní rovinu

Pracovní osu

Pracovní bod

Kterýkoliv z výše uvedených

Otázka 7

Prvek díry je možné na součást umístit pouze tehdy, pokud byl předtím vytvořen střed díry nástrojem Bod, středový bod:

Ano

Otázka 8

Vámi navrhovaná součást obsahuje několik typů zaoblení. Zbývající vnější hrany budou mít všechny stejný, konstantní poloměr zaoblení. Který režim výběru zvolíte?

Smyčka

Prvek

Všechny vnitřní

Všechny vnější

Otázka 9

Který nástroj Autodesk Inventoru byste použili k vytvoření prvku ze dvou nebo více profilů umístěných na pracovních rovinách nebo rovinných plochách?

Šablonování

Tažení

Zešikmení plochy

Skořepina

Otázka 10

Který nástroj Autodesk Inventoru byste použili k vytvoření prvku pomocí přesunu načrtnutého profilu podél rovinné trajektorie?

Šablonování

Tažení

Zešikmení plochy

Skořepina

Otázka 11

Při vytváření šablonovaného prvku bylo zjištěno, že mezi dvěma profily dojde ke zkroucení prvku. Jakým způsobem tento problém odstraníte?

Úpravou prvku a změnou pořadí vybraných náčrtů v seznamu Průřezů.

Úpravou prvku a ručním nastavením mapování bodů v přechodu profilů.

Vrácením operace zpět a odstraněním profilu, který kroucení způsobuje.

Vrácením operace zpět a přidáním profilu, který kroucení odstraní.

Otázka 12

Váhu (úhel přechodu prvku v profilu) můžete při šablonování nastavit:

Ano

Otázka 13

Když rozdělíte součást, co je výsledkem operace?

Součást je rozdělena na dvě části.

Plochy součásti jsou v rovině obsahující dělící čáru rozděleny na dvě části.

Materiál je ze součásti odstraněn.
