Příklad vykreslení objektů

Následujících pět lekcí ilustruje postup tvorby funkce s uživatelským rozhraním (dialogovým boxem) plnícím složitější funkci. Obsahuje provázání jednotlivých prvků formuláře.

Přehled informací

• definice problému,
• tvar uživatelského rozhraní s popisem dialogových prvků,
• příklad požadovaného výstupu z funkce.

Definování problému

Vytvořte program ve Visual Basicu pro Aplikace, který:

• jednoduchým způsobem (pomocí uživatelského dialogového boxu) umožní zadat požadovaný objekt do výkresu,
• vkládané objekty budou:
  • soustředné kružnice,
  • soustředné kvádry,
• v dialogovém okně se po otevření zobrazí inicializační hodnoty pro volbu zadávání Kružnice (viz obrázek),
• uživatel bude mít možnost volby zadávaného objektu, přičemž u druhého objektu budou volby vždy skryté,
• volba objektu se uskuteční buď přepnutím radio tlačítka nebo volbou objektu z rozbalovacího seznamu,
• uživatel bude mít i možnost volby v zadávání parametrů kresleného objektu (textové pole - tlačítko, textové pole - posuvník).
• ošetřete i ukočení dialogového okna tlačítkem Cancel, které zajistí nevykreslení objektu.

Tvar uživatelského rozhraní s popisem dialogových prvků

Popis jednotlivých prvků dialogu:

• Co se má kreslit - orámovaná oblast obsahující ovládací prvky pro volbu kresleného objektu,
  • Jeden typ výběru - orámovaná oblast obsahující radio tlačítka volby objektu,
    • Kružnice - radio tlačítko aktivující prvky dialogu pro objekt kružnice,
    • Krychle - radio tlačítko aktivující prvky dialogu pro objekt kvádr,
  • Druhý typ výběru - orámovaná oblast obsahující rozbalovací seznam volby objektu,
• Nastavení kresleného prvku - orámovaná oblast obsahující prvky nastavení jednotlivých vykreslovaných objektů,
  • Kružnice - orámovaná oblast obsahující prvky nastavení objektu kružnice,
    • Nastavení středu - orámovaná oblast - obsahující prvky pro zadání středu kružnice,
      • 3x textové pole pro zadání souřadnic středu,
      • tlačítko pro zadání středu pomocí polohovacího zařízení,
    • Poloměr - zadání poloměru první kružnice - textové pole a posuvník,
    • Počet - počet vykreslovaných kružnice - textové pole a posuvník,
    • Vzdálenost - vzdálenost mezi jednotlivými kružnicemi - textové pole a posuvník,
  • Kvádr - orámovaná oblast obsahující prvky nastavení objektu kvádr,
    • Nastavení středu - orámovaná oblast - obsahující prvky pro zadání středu kvádru,
      • 3x edit_box pro zadání souřadnic středu,
      • tlačítko pro zadání středu pomocí polohovacího zařízení,
    • Hloubka - hloubka kvádru - textové pole a posuvník,
    • Šířka - šířka kvádru - textové pole a posuvník,
    • Výška - výška kvádru - textové pole a posuvník,
    • Počet kvádrů - počet vykreslovaných kvádrů - textové pole a posuvník,
    • Vzdálenost - vzdálenost mezi kvádry - textové pole a posuvník,
• tlačítko OK - potvrzení vykreslení objektů,
• tlačítko Cancel - zrušení vykreslování objektů.

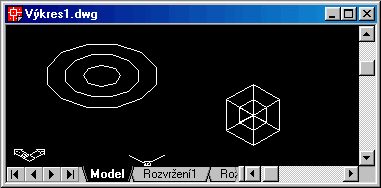

Příklad požadovaného výstupu z funkce
