Analýza sklonitosti terénu v AutoCADu Civil 3D.
A - odpověď Funkcemi analýzy modelu terénu lze v Civilu snadno zobrazit sklonitost.

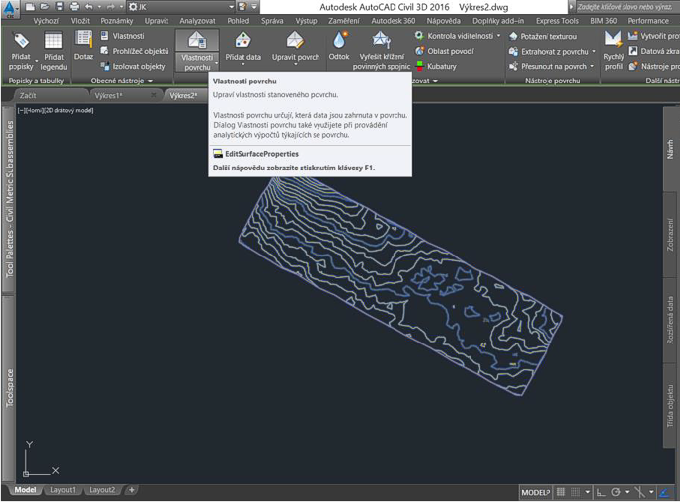

Vybereme příslušný povrch a ve Vlastnostech povrchu (ribbon nebo příkaz EditSurfaceProperties) na kartě Informace si zvolíme styl povrchu např. styl Hranice a sklony (standardní zobrazení vrstevnic sklony nezobrazuje).

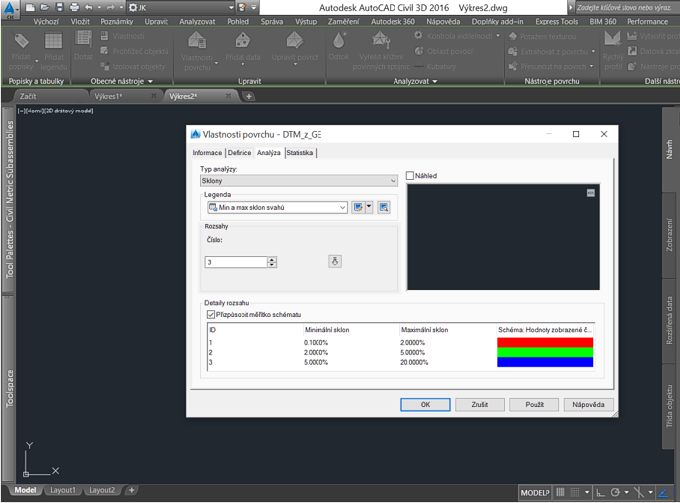

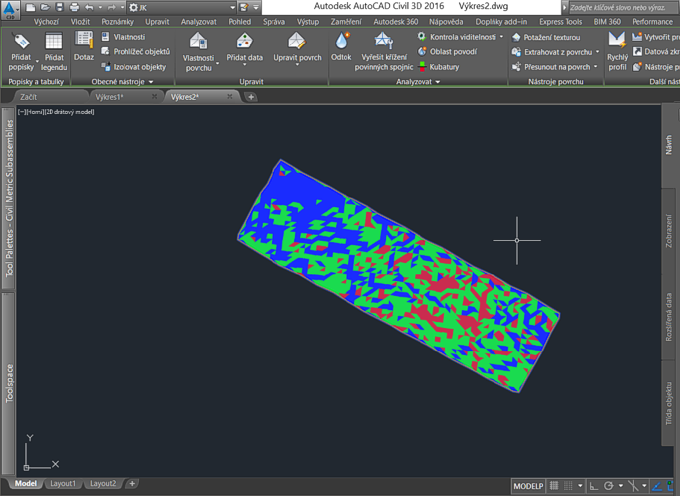

Dále se přepneme na kartu Analýza a v typu analýzy zvolíme sklony. Zvolíme počet rozsahů a přidáme šipkou. Námi zvolený počet se zobrazí v dolním okně. Zde už si nadefinujeme rozsahy od do a barevné zabarvení.

Zobrazení pomocí šipek sklonů viz Tip 5141. Sklonitost v mesh modelu terénu (TIN) v AutoCADu viz Tip 9624.
