Automatické spojování objektů výkresu (seskupení).

A - odpověď Někdy se při práci v AutoCAD může hodit flexibilní spojení několika výkresových objektů do jedno celku, se kterým jde manipulovat - např. jej přesouvat - jako s jediným objektem.

Takovéto seskupení lze řešit několika způsoby - např.:

  1. Vytvoření bloku - jednotlivé entity nebo bloky vložíte do jednoho společného bloku (příkaz BLOK) a manipulujete s nimi pak jako s jedinou entitou. Problém je dočasné vypnutí seskupení nebo změny jednotlivých objektů (nutné zpětné rozložení nebo editace bloku). Metoda není flexibilní.
  2. Vytvoření skupiny - to je nejčastější postup - příkazem SKUPINA vytvoříte ze zvolených objektů dočasnou skupinu, obvykle nepojmenovanou skupinu a dokud je aktivní režim "Skupina" (Ctrl+Shift+A, resp. proměnná PICKSTYLE), jsou běžné editační operace prováděny najednou na všech objektech skupiny. Vypnutím režimu lze opět pracovat s jednotlivými objekty. Jde o flexibilní metodu seskupení, objekty je ale nutné seskupit ručně.

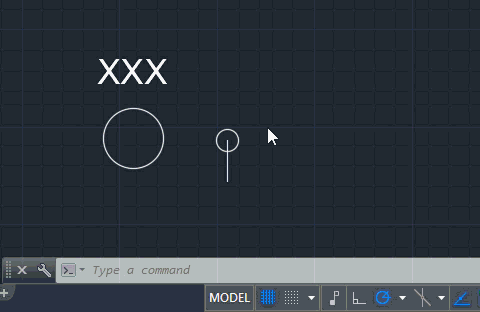

  3. Odvozování vazeb - dynamická metoda automatického odvozování vazeb mezi geometricky souvisejícími objekty patří do parametrických metod v AutoCADu. Můžete ji aplikovat rovnou při kreslení geometricky blízkých objektů - zapnutím režimu "Odvozování vazeb" (v ribbonu Parametrické > Geometrické > Geometrická > Odvodit geometrické vazby, v liště ikonkou - viz video, nebo proměnnou CONSTRAINTINFER). Existující vazby lze odstranit příkazem ODSTRVAZBU. Viz vložení dvou bloků (A a B) se společným vkládacím bodem - bez odvození a s odvozením vazeb:

ACAD
100% *  CAD
27.6.2017    2594×
autocad blok bod proměnná skupina vazba
