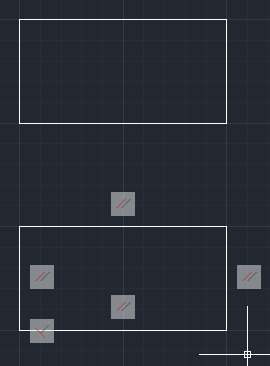

Stejný příkaz OBDÉLNÍK může v AutoCADu 2011 (a vyšších) vytvořit dva dosti odlišné typy objektu obdélníku - odlišně zobrazené a především odlišně se chovající.
Záleží přitom na nastavení proměnné řídící automatické odvozování geometrických vazeb - CONSTRAINTINFER, resp. na přepínači "Odvozovat vazby" (první ikonka zleva na stavovém řádku AutoCADu). Zobrazení ikonek vazeb je závislé na nastavení proměnné CONSTRAINTBARMODE - takže při vypnutí panelu vazeb může obdélník na první pohled vypadat i zcela shodně. Odlišnost se ale projeví např. při uzlové editaci.
