Dynamická popiska 3D souřadnic.
A - odpověď Pomocí automatických textových polí odkazujících vlastnosti reference bloku si můžete vytvořit 3D blok s dynamickou popiskou X/Y/Z souřadnice bodu jeho vložení. Můžete si tak snadno okótovat "staniční" body ve 3D - např. rohové body vašeho 3D modelu.

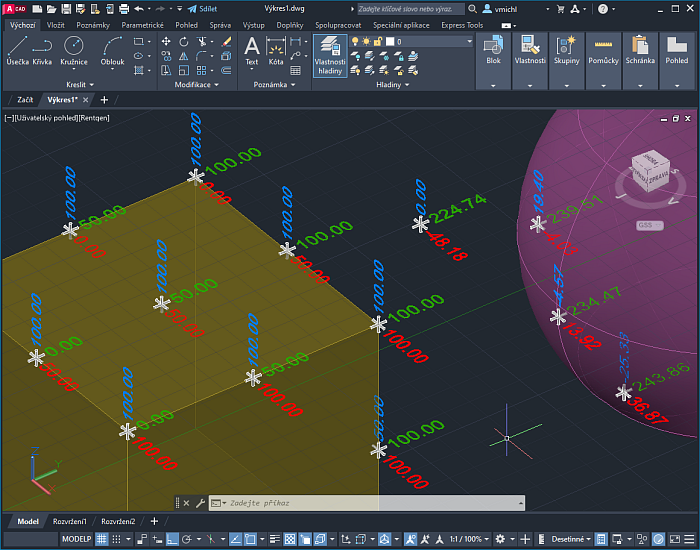

Příklad takto vytvořeného bloku si můžete stáhnout z Knihovny bloků - Blok 22452: XYZlabel.dwg. Po jeho vložení s patřičnými 3D uchopovacími režimy blok vypíše hodnoty jednotlivých složek souřadnice bodu bodu vložení - X, Y a Z (v rovinách dané složky souřadnice).

Příklad:

Pro aktualizace vypsaných souřadnic při následném přesunu bloku může být potřebný příkaz AKTUALIZUJTPOLE (_UPDATEFIELD) nebo rychlé uložení DWG výkresu (RULOŽ, Ctrl+S), nikoliv jen REGEN (pokud nemáte 2D drátový výřez).
