Export XY/XYZ souřadnic bodů z Revitu.

A - odpověď Relativně častým požadavkem uživatelů BIM aplikace Revit, který zatím nelze řešit standardními funkcemi, je výkaz nebo export souřadnic bodů z projektu. Může jít o významné nivelační body stavby, o polohy měřících sond, fasádních prvků, vybavení staveniště, apod.

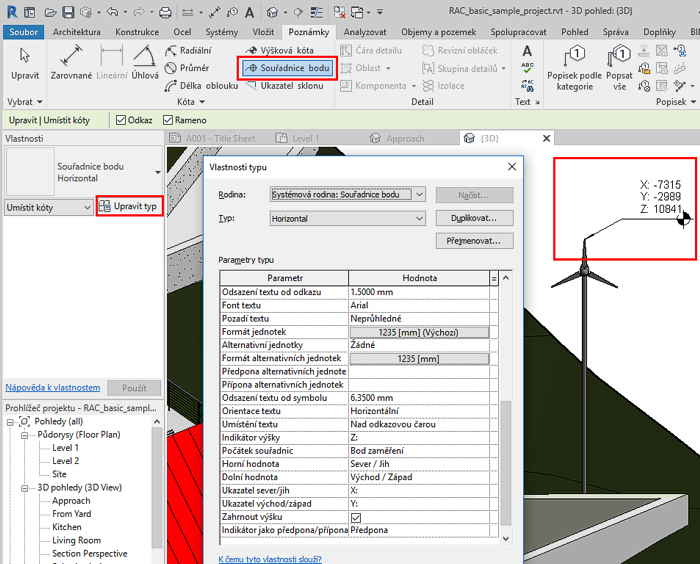

Pro menší počet bodů lze jednoduše použít funkci Poznámky > Kóta > Souřadnice bodu - ta do modelu vloží (např. v 3D pohledu) kótu s XY nebo XYZ souřadnicemi odkliknutého bodu (typicky rodinu M_Spot Elevation). Pomocí "Upravit typ" můžete změnit styl popisu a zapnout popis výšky Z (EL, elevation).

Souřadnice jsou vypisovány vzhledem k nastavenému počátku projektu.

Pokud chcete souřadnice takto vložených popisných bodů vykázat do tabulky, můžete využít předpřipravený Dynamo skript od Arkance Systems - CS_Souradnice_bodu_do_CSV.dyn. Ten si stáhnete z Helpdesku - viz Download

Stažený .DYN soubor nakopírujte např. do složky DYN ukázek - C:\ProgramData\Autodesk\RVT 2020\Dynamo\samples\cs-CZ\Revit\DynamoPlayer-3\. V Revitu pak pomocí Správa > Vizuální programování > Přehrávač skriptů Dynamo (Dynamo Player) spusťte skript "CS_Souradnice_bodu_do_CSV". Ve skriptu si můžete upravit umístění a název vytvářeného CSV souboru - standardně RevitExport.csv v nadsložce C:\ProgramData\Autodesk\RVT 2020\Dynamo\RevitExport.csv, oddělovač a další funkce.

Formát výstupního CSV souboru (k počátku přepočtené souřadnice [m]):

Bod;X;Y;Z
 S1;20.949692;-15.515723;10.841400
 S2;18.555135;-13.708489;10.841400
 S3;16.160578;-11.901254;10.841400

Druhá varianta řešení je přizpůsobena využití S-JTSK souřadnic. Viz Dynamo skript CS_Souradnice_bodu_S-JTSK_do_CSV.dyn dostupný tamtéž.

Použití Dynamo skriptu ilustruje video:
