Hranice povrchu – nedestruktivní povinná spojnice.

A - odpověď Při definici hranice povrchu (modelu terénu, DTM) máme v Civilu 3D na výběr zatrhnout možnost "Nedestruktivní povinná spojnice".

Jaký vliv má tato volba na definici hranice?

1) Nedestruktivní povinná spojnice – ANO

V případě zatržení takové možnosti se hranice vytvoří přesně podle zadané hranice a ořízne trojúhelníky povrchu, které protíná křivka budoucí hranice. (ukázka hranice Skrýt)

2) Nedestruktivní povinná spojnice – NE

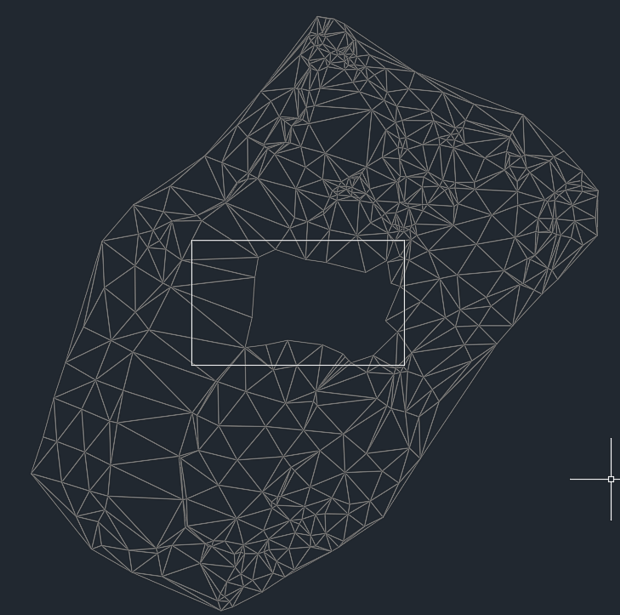

Pokud tuto variantu nevybereme a možnost nezaškrtneme, tak se hranice vytvoří z hran trojúhelníků povrchu, které se celé nacházejí uvnitř zvolené křivky. Tedy aproximuje hranici na nejbližší existující trojúhelníky. (ukázka hranice Skrýt)

Civil3D
100% *  CAD
16.9.2022    132×
civil křivka model povrch terén
