Import terénu a zobrazení vrstevnic v Revitu 2024.

S novým objektem "terénní útvar" se v Revitu 2024 (a vyšších) částečně mění způsob importu souřadnic bodů pro definici povrchu terénu (DMT) a pro následné zobrazení vrstevnice.

Import bodů pro definici digitálního modelu terénu (toposolid) najdete v ribbonu Objemy a pozemek.

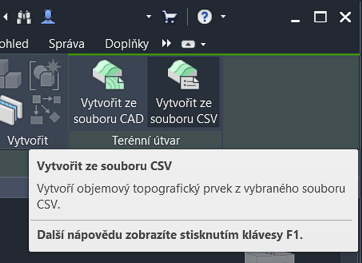

Terénní útvar dejte vytvořit z CSV souboru. Ten si předem připravte jako textový soubor ve formátu X,Y,Z. Pozor, oddělovačem musí být skutečně čárka, nikoliv středník, který je implicitně používán v našich končinách Excelem.

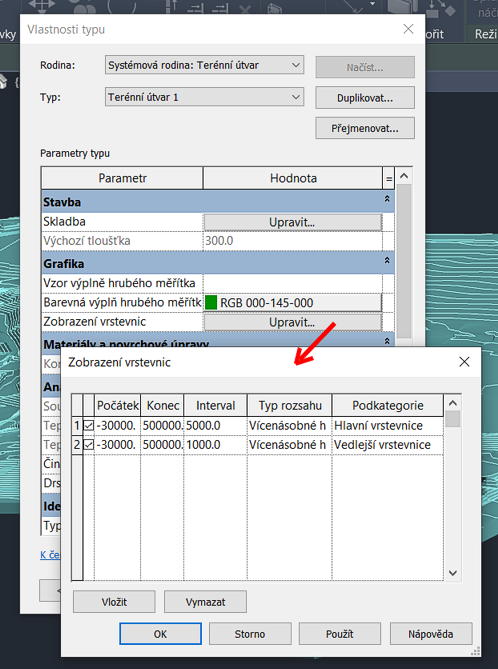

Po načtení bodů a vytvoření modelu můžete pomocí úprav vlastností typu objektu Terénní útvar změnit interval zobrazení vrstevnic.

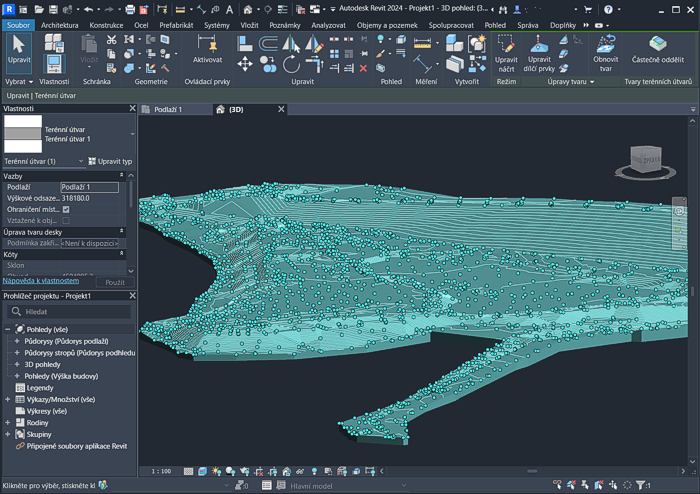

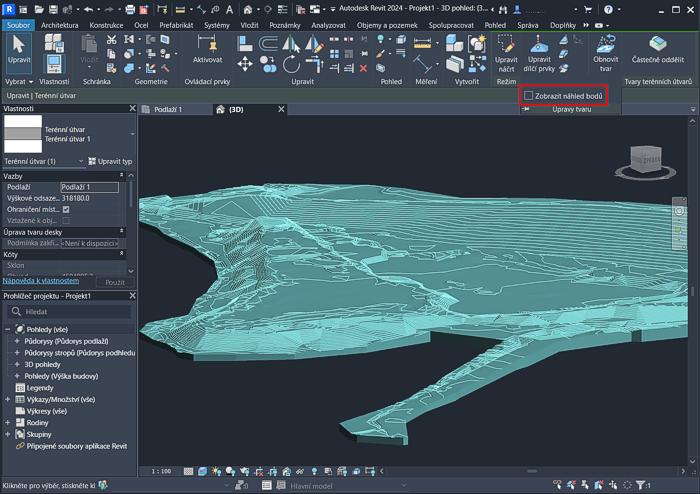

Přepínačem "Zobrazit náhled bodů" v kontextovém ribbonu Upravit > Úpravy tvarů (nebo příkazem PV) můžete měnit zobrazení značek načtených bodů tvořících terén.

Revit2024
