Toleranční odchylky rozměrů jednotlivých součástí v sestavě mohou v určitých kombinacích extrémních hodnot zapříčinit nefunkčnost mechanismu nebo nemožnost sestavení. Jak analyzovat potenciální rizika pro použitou třídu přesnosti dílů?

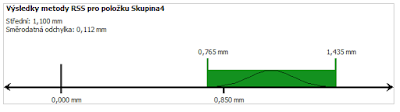

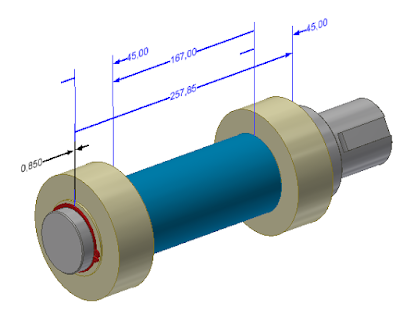

Analýzu tolerancí sestavy můžete provádět přímo v prostředí Autodesk Inventoru - modul "Tolerance Analysis" je rovnou součástí konstrukční sady Product Design & Manufacturing Collection. Pro toleranční analýzu můžete využít několika metod zkoumání ± tolerancí - "worst case", "root sum squares" (RSS) nebo statistickou, pro metriku kvality pak Cpk, DPMO, sigma nebo procento výtěžnosti.
