Jak do ortografických výkresů vložit automatická čísla potrubních větví, označení instrumentů apod.?

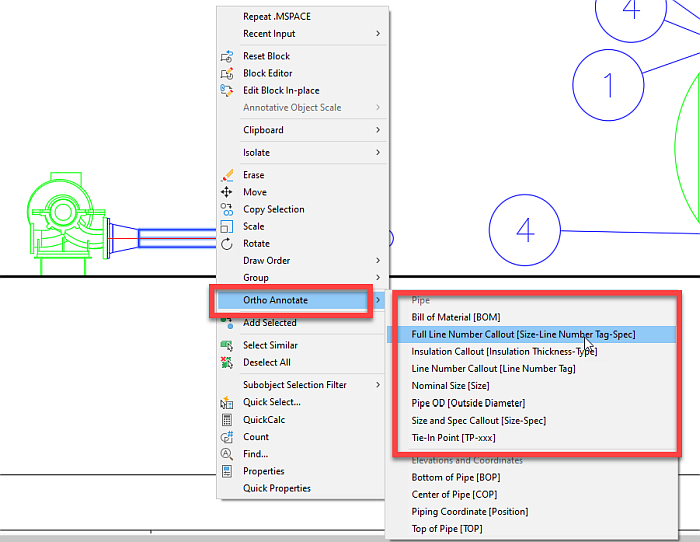

A - odpověď Dvojklikem aktivujte výřez, klikněte na komponentu, kterou chcete popsat a pravým tlačítkem zobrazte kontextové menu a vyberte požadovanou popisku. Tedy Ortho Annotate > Line Number Callout nebo > Nominal Size či > Size and Spec Callout. Viz obr.:

Takto můžete do ortografických výkresů vložit pomocí automatických odkazů anotace typu čísla potrubních větví, označení instrumentů, průměru, izolace, specifikace, atd.
