Q - otázka

Jak doplnit další speciální znaky a symboly pro výkresy Inventoru?
A - odpověď Pro vytváření a následné použití speciálních uživatelských symbolů a značek v prostředí výkresů slouží funkce "Značka náčrtu" (sketched symbol) a knihovny těchto značek.

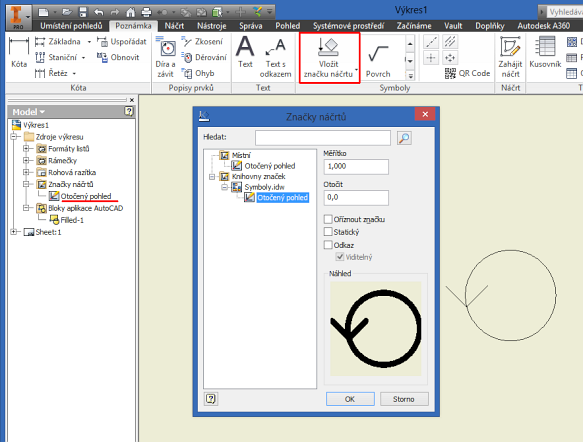

Funkci "Definovat novou značku najdete v ribbonu Poznámka > Symboly > Vložit značku náčrtu. Nakreslíte její tvar, rozměrové a případné textové parametry, určíte vkládací bod a značku pojmenujete pro místní knihovnu výkresu nebo sdílenou knihovnu symbolů. Pak ji můžete opakovaně vkládat do vašich výkresů.

Knihovny IDW jsou ukládány a vyhledávány ve složce definované pomocí Možnosti aplikace > Soubor > Složka knihovny značek náčrtu - implicitně:

%PUBLICDOCUMENTS%\Autodesk\Inventor 20XX\Design Data\Symbol Library\

Příklad symbolu otočeného pohledu a knihovny Symboly.idw najdete v Bloku 13340 (pro Inventor 2016 a vyšší).

Inventor
100% *  CAD
29.5.2016    3779×
blok inventor knihovna náčrt sdílení výkres
