CAD tip # 7192:

Soubor předpisu lze uložit z Excelu (CSV - formát oddělený čárkami) nebo jej vytvořit v textovém editoru. Může obsahovat buď jen názvy hladin, nebo i jejich vlastnosti - barvu, typ čáry, tloušťku čáry, tisknutelnost, viditelnost... Případné již existující hladiny budou předefinovány vlastnostmi z CSV souboru.

Nastavené typy čar musí být předem načtené nebo se načítají z implicitního .LIN souboru. Barvy jsou podporovány jak z ACI palety (indexové), tak jako plné truecolor barvy (definují se trojicí "(R G B)"). Nenastavované parametry lze vynechat.

Aplikaci CsvLayers si můžete stáhnout z Download

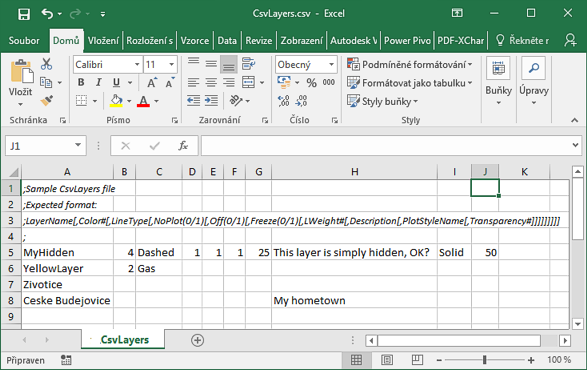

Příklad předpisu hladin:

;Ukázkový soubor CsvLayers
;Očekávaný formát:
;LayerName[,Color#[,LineType[,NoPlot(0/1)[,Off(0/1)[,Freeze(0/1)[,Lweight#[,Description]]]]]]]
;
MáSkrytá,4,Čárkovaná,1,1,1,25,"Tahle bude skrytá, OK?",50
ŽlutáHladina,2,GAS
ZelinkaváHladina,(37 156 29)
Životice
České Budějovice,,,,,,,Naše město

Příkazem LAYERS2CSV můžete exportovat definiční soubor hladin (CSV) z vašeho stávajícího výkresu. Následně můžete tabulku upravit v Excelu a reimportovat ji do vašeho DWG výkresu v AutoCADu.

Uzavřete popisy do uvozovek ("") pokud obsahují čárky. Můžete si přednastavit vlastní oddělovač příkazem:

(setq _CSVdelimiter ";")
