Jak nastavit zaokrouhlování kót na výkresu izometrie?

A - odpověď Pro úpravu nastavení zaokrouhlování kót nebo celého kótovacího stylu v Plantu 3D postupujte následovně:

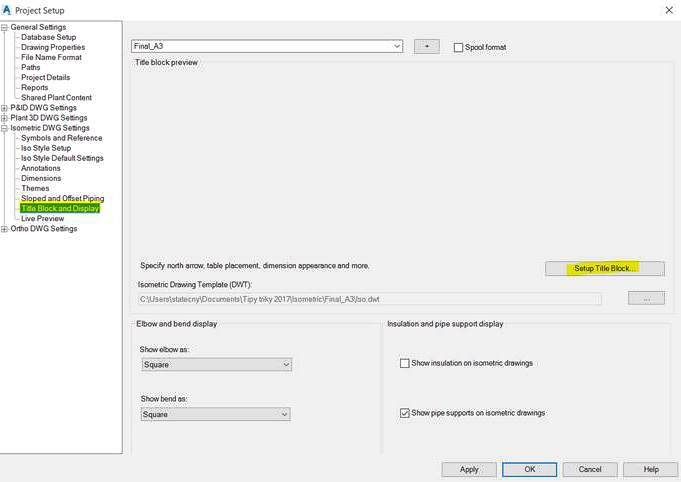

  1. V nastavení izometrie projektu v části Title Block and Display: Project Setup > Isometric DWG Settings > Title Block and Display klikněte na tlačítko Setup Title Block

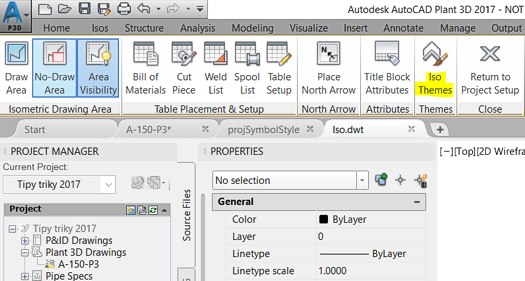

  2. V nastavení šablony výkresu klikněte v kontextové kartě Title Block Setup na ikonu Iso Themes

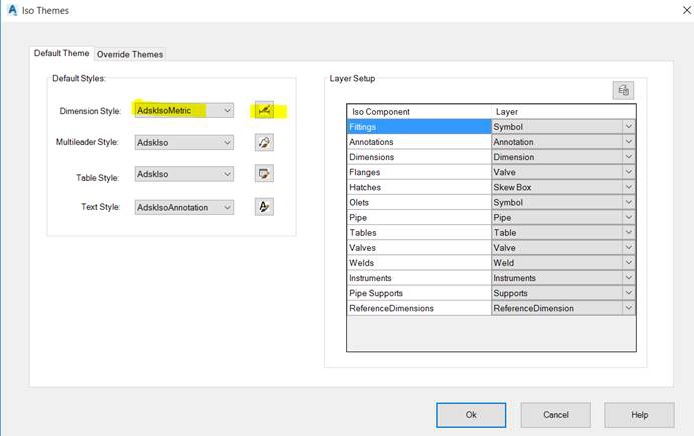

  3. V dialogu Iso Themes kikněte na kartu Default Theme a v prvním řádku Dimension Style klikněte na ikonu pro úpravu kótovacího stylu

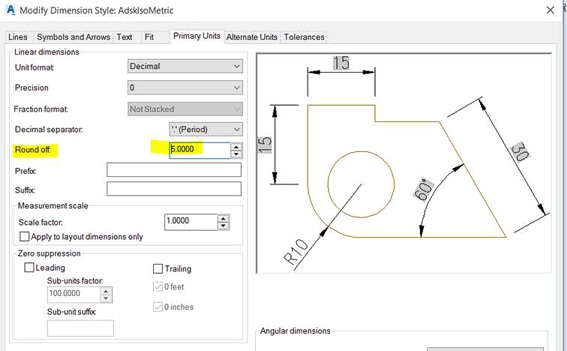

  4. Zaokrouhlování pak nastavte na kartě Primary Units u parametru Round off:

Výsledek pak vypadá takto:

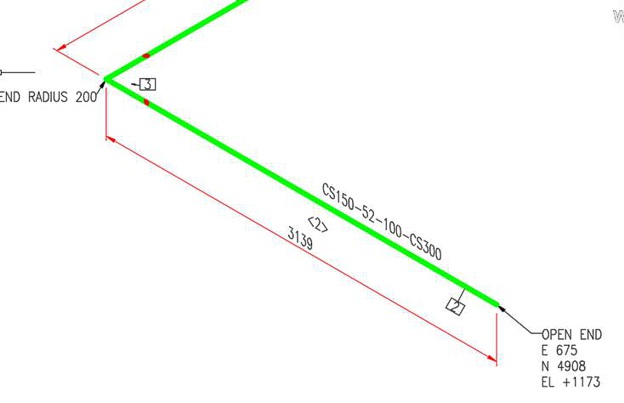

Zaokrouhlování na 1mm:

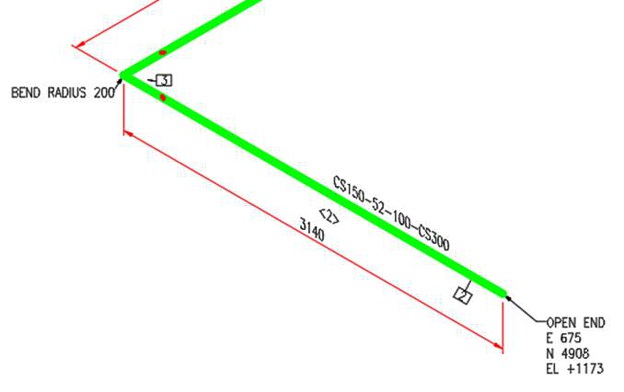

Zaokrouhlování na 5 mm:

Plant
100% *  CAD
14.7.2017    1797×
dialog kóta šablona výkres
