Jak převést průmět 3D modelu do 2D výkresu DXF?

A - odpověď V jakékoliv licenci CAD/CAM aplikace Autodesk Fusion 360 můžete promítnout promítnutý 2D tvar modelu (i cizího importovaného modelu) do 2D DXF souboru.

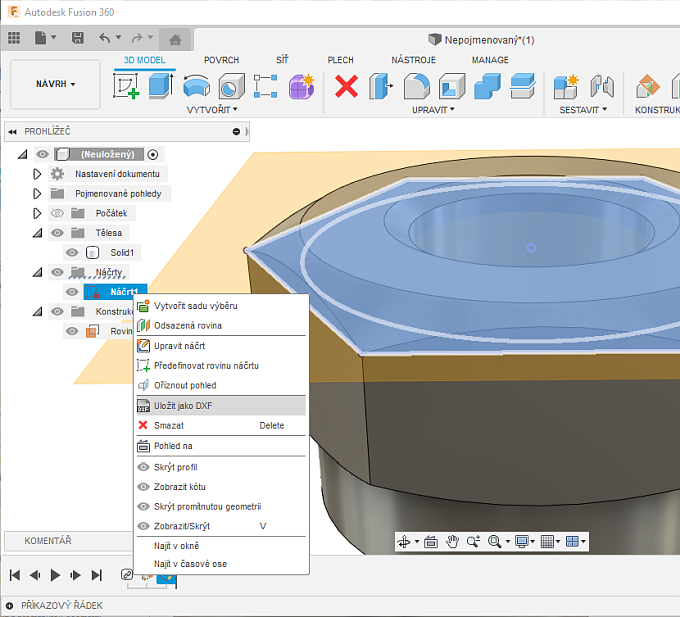

Načtěte 3D model (např. STEP, IPT, IGES, DWG, SldPrt) a vytvořte na něm pomocnou konstrukční rovinu pro požadovaný průmět - KONSTRUKCE > Rovina. Přejděte do režimu Náčrtu, zvolte onu pomocnou plochu průmětu a poté stiskem P promítněte zvolenou část modelu nebo celý model jako 2D tvar. Dokončete náčrt a poté kliknutím na tento nový náčrt pravým tlačítkem ve stromu prohlížeče zvolte příkaz "Uložit jako DXF". Dokončete export souboru .dxf s tvarem průmětu - např. pro laserovou vypalovačku.

Fusion360
100% *  CAD,CAM
12.12.2021    507×
export fusion licence model náčrt prohlížeč
