Jak převést segmenty přerušovaného typu čáry zpět na původní tvar čáry?

A - odpověď Pokud jste dostali DWG výkres nebo jiný podklad, kde jsou přerušované nebo komplexní čáry rozbité do jednotlivých segmentů (úseček), můžete v některých případech obnovit jejich původní tvar. Pro opětné spojení rozložených typů čar použijte tento postup:

Výkres nejprve převeďte do formátu PDF (v pevném měřítku). Tento PDF připojte zpět do AutoCADu a příkazem PDFIMPORT převedte podkladovou geometrii na entity AutoCADu. Předem si však volbou Nastavení zapněte funkci "Odvodit typy čar z kolineárních čárkovaných čar.

exploded linetype

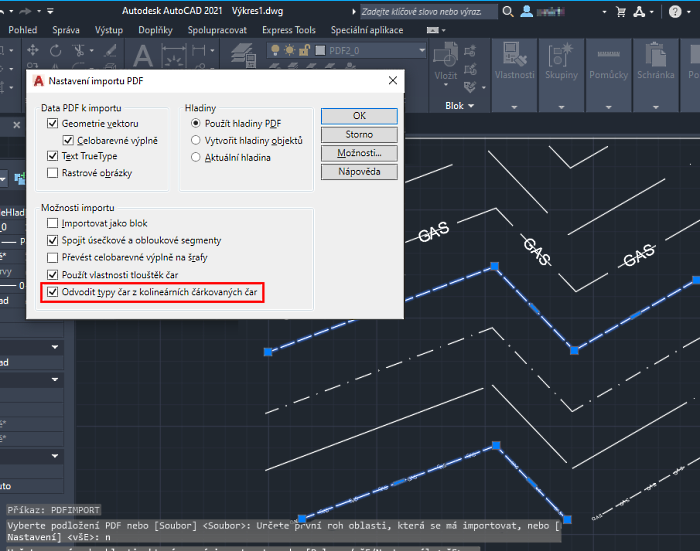

Obnova průběhu čáry - viz modře vybrané segmenty - je omezena na přímé úseky čar, čárkování musí být dostatečně husté a nesmí obsahovat tečky (např. čerchování). Algoritmus si však umí poradit s čárkovanými čárami přerušenými textovými popisy.

Další možností (v závislosti na typu a složitosti podkladu) je samozřejmě obtažení čar novou entitou (viz LTGAPSELECTION) nebo spojení segmentů nástrojem PLJOIN či KEDIT>Připoj s vhodnou "fuzzy" tolerancí.
