Jak převést voštinovou strukturu objemové mřížky na skutečné povrchové těleso?

A - odpověď Pokud v objemovém 3D tělese ve Fusion 360 aplikujete objemovou mřížku (viz), bude tato vnitřní struktura použita pro následný 3D tisk a další výrobní technologie.

Pokud ale potřebujete tuto voštinovou strukturu zpracovávat jako skutečný tvar, povrchové těleso, je potřeba ji nejprve převést na síťový povrch (3D mesh).

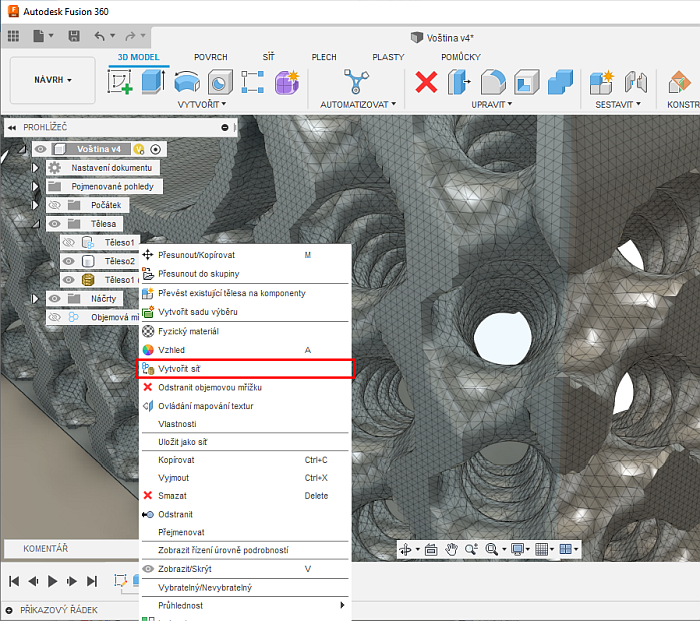

Klikněte pravým tlačítkem na těleso se strukturou ve stromu prohlížeče (má malou modrou značku u ikonky) a z místní nabídky zvolte funkci Vytvořit síť (Create mesh).

Zadejte požadovanou jemnost (přesnost) převodu a bude vytvořeno nové povrchové 3D těleso reprezentující buňky voštiny (původní těleso bude skryto). Pozor, může jít o těleso s velkou složitostí (tedy pomalé a s objemným datovým souborem). Můžete jej následně upravovat, redukovat, exportovat atd. standardními nástroji sítě.
Fusion360
100% *  CAD
11.9.2022    193×
fusion model povrch prohlížeč převod tisk
