CAD tip CAD tip # 14141:


Otázka CAD
 %  platforma  kategorie
Q - otázka

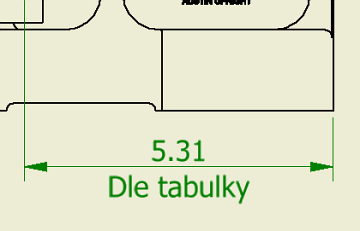

Jak přidat k vybraným kótám výkresu Inventoru druhý řádek textu pod kótu?

A - odpověď Pomocí následujícího iLogic pravidla (makra) můžete automaticky doplnit ke všem kótám určitého kótovacího stylu (zde: "Tabulkovy") druhý řádek textu s předdefinovanou hodnotou nebo poznámkou (zde: "Dle tabulky").

Makro můžete spouštět z tlačítka ribbonu (viz funkce T4I) nebo automaticky před uložením IDW/DWG výkresu Inventoru.

Dim oDoc As DrawingDocument = ThisDrawing.Document
If oDoc.SubType = "{BBF9FDF1-52DC-11D0-8C04-0800090BE8EC}" Then
 Dim oSheet As Sheet = ActiveSheet.Sheet
 For Each oDim As GeneralDimension In oSheet.DrawingDimensions.GeneralDimensions
        If oDim.Style.Name.Contains("Tabulkovy") Then
               If Not oDim.Text.FormattedText.Contains("<br/>Dle tabulky") Then
                       oDim.Text.FormattedText = "<DimensionValue/><br/>Dle tabulky"
               End If
        End If
 Next
End If
Inventor
100% *  CAD
7.6.2024    143×
ilogic inventor kóta text výkres
