Jak publikovat hmotnost Inventor modelu do 3D PDF?

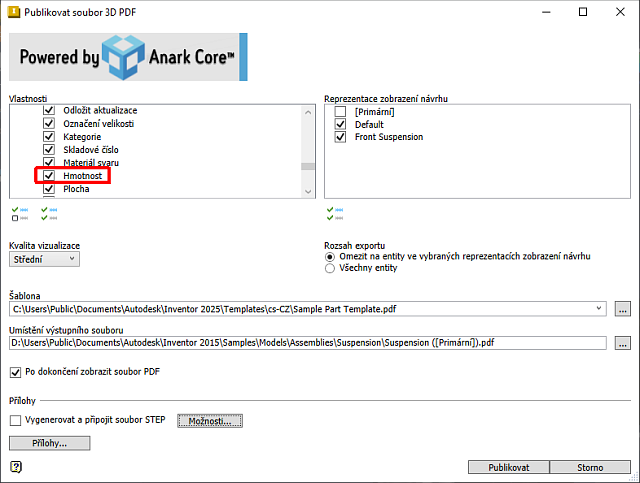

A - odpověď Při publikování modelu součásti nebo sestavy Inventoru funkcí exportu do 3D PDF je standardně exportována i vlastnost (fyzikální vlastnost) Hmotnost (Mass). Vypnout ji můžete ve Vlastnostech při publikování:

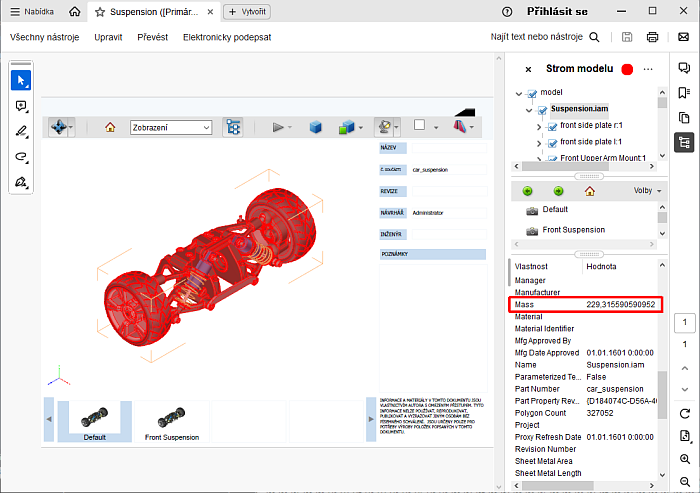

V zobrazeném PDF souboru v Adobe Acrobat Readeru pak tuto vlastnost najdete po zapnutí stromu sestavy/modelu a kliknutí na nejvyšší uzel sestavy:

Chcete-li vlastnost hmotnosti publikovat jiným způsobem, nebo ji vyjádřit v jiném formátu či jiných jednotkách, můžete rovněž před publikováním spustit jednoduché iLogic makro, které doplní do vlastností modelu novou uživatelskou vlastnost hmotnosti (zde "Mass1"):

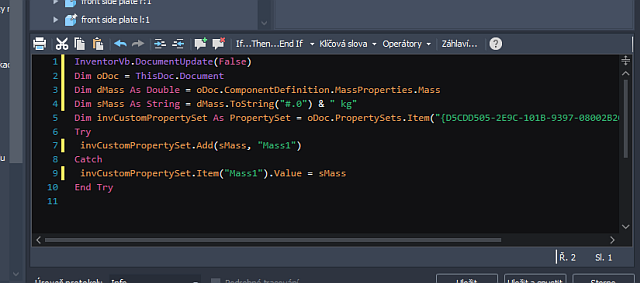

iLogic makro:

InventorVb.DocumentUpdate(False)
Dim oDoc = ThisDoc.Document
Dim dMass As Double = oDoc.ComponentDefinition.MassProperties.Mass
Dim sMass As String = dMass.ToString("#.0") & " kg"
Dim invCustomPropertySet As PropertySet = oDoc.PropertySets.Item("{D5CDD505-2E9C-101B-9397-08002B2CF9AE}")
Try
 invCustomPropertySet.Add(sMass, "Mass1")
Catch
 invCustomPropertySet.Item("Mass1").Value = sMass
End Try
