Jak vymodelovat pro účely vizualizace přesný tvar krouceného drátu (tyčoviny) se zadaným průřezem - např. čtvercovým?

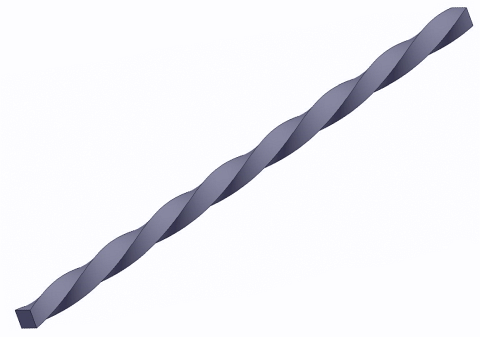

3D model krouceného profilu můžete vytvořit v Inventoru nebo v Inventoru LT pomocí konstrukčního prvku "Tažení" (lze zadat úhel zkroucení). Vyjdete z náčrtu profilu.
