Jak v DWG AutoCADu číst iVlastnosti modelů a výkresů Inventoru?

A - odpověď Pokud zpracováváte DWG výkresy Inventoru v prostředí AutoCADu nebo AutoCADu Mechanical, můžete v nich přistupovat i k aktuálním údajům a hodnotám iVlastností (iProperties). Lze je využít pro textové anotace výkresů nebo pro automatické vyplnění hodnot atributů bloků (např. rohového razítka). Hodnoty jsou přístupné ve vlastnostech souboru, v PDM systémech či v nadstavbových aplikacích AutoCADu.

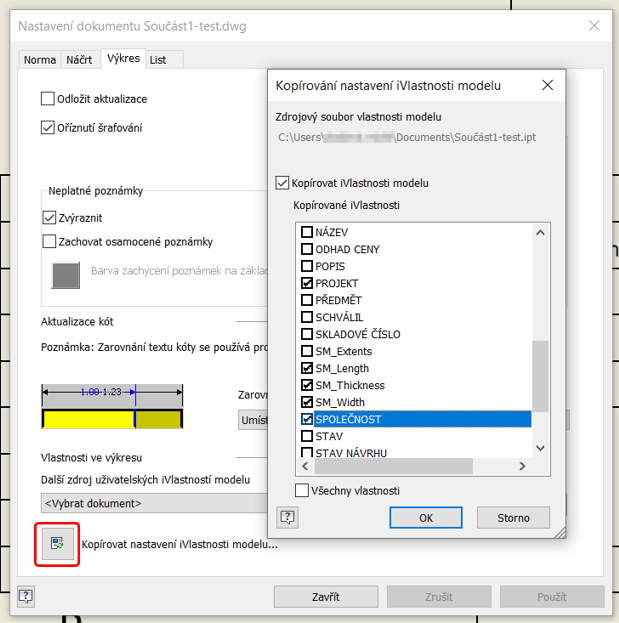

Potřebujete-li ve výkresu iVlastnosti z IPT nebo IAM modelu, překopírujte si nejprve v Inventoru iVlastnosti zvolené modelové vlastnosti do výkresu - viz Nástroje > Možnosti > Nastavení dokumentu > Výkres > Vlastnosti ve výkresu > Kopírovat nastavení iVlastnosti modelu....

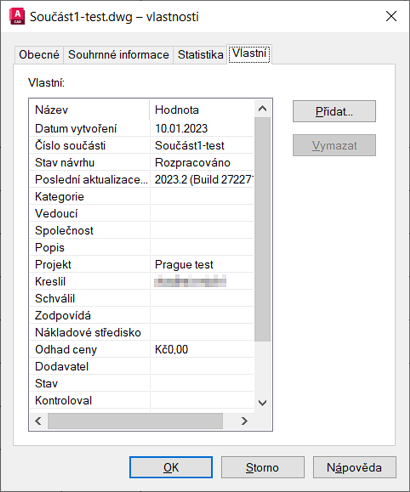

Výkres Inventoru uložte do DWG a otevřete jej v AutoCADu. Ve vlastnostech výkresu (VVLASTNOSTI, _DWGPROPS) na kartě Vlastní nyní najdete všechny požadované iVlastnosti z Inventoru.

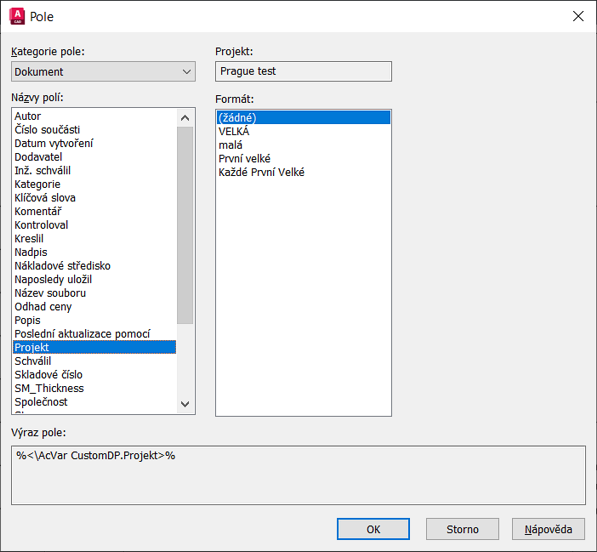

Chcete-li ve výkresu použít aktuální hodnotu některé z iVlastností, vložte ji jako dynamické textové pole (TPOLE, _FIELD, v textu nebo atributu bloku), v kategorii polí Dokument - např. %<‌\AcVar CustomDP.Projekt>%.

InventorACADACADMVault
100% *  CAD
10.1.2023    186×
atribut blok inventor model text výkres

platí pro: Inventor · AutoCAD · AutoCAD Mechanical · Vault ·
