Jak vyexportovat 2D profil IPT součásti do DXF?

A - odpověď Jak mohu z 3D modelu součásti Inventoru (soubor .ipt) vygenerovat 2D tvar obrysu, např. pro vypalování přes DXF? Standardní export generuje 3D DXF.

Pokud je obrys tvořen jedním náčrtem, můžete ve stromu prohlížeče kliknout pravým tlačítkem na daný náčrt a z místní nabídky zvolit "Exportovat náčrt jako..." a vybrat formát DXF nebo DWG.

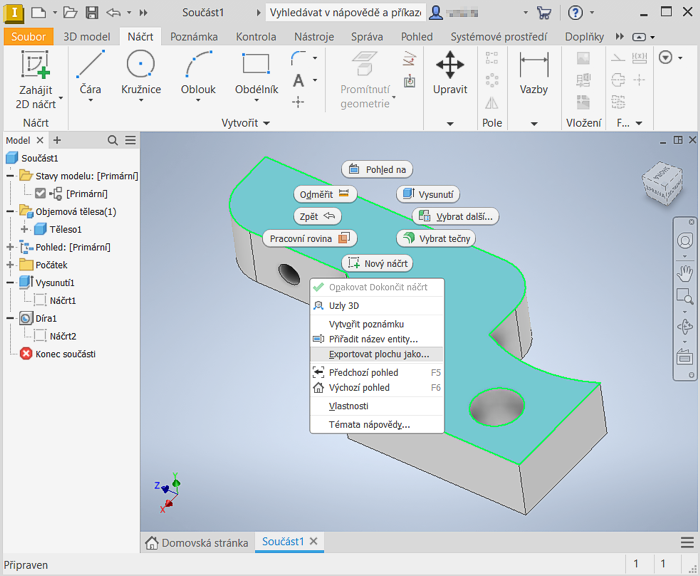

Ve všech případech ale můžete kliknout pravým tlačítkem na plochu uzavřenou daným profilem a zvolit "Exportovat plochu jako..." (opět s volbou DXF či DWG). Tlačítkem Možnosti lze vybrat verzi formátu (release 2018 až R12).

Inventor
100% *  CAD,CAM
30.5.2022    289×
export formát inventor model náčrt prohlížeč součást
