Jak vytvořit madlo zábradlí z ohýbaného profilu?

A - odpověď Při vytváření zábradlí na více nosnících je madlo tvořeno jednotlivými profily, které jsou spojeny svary. Pro vytvoření jednoho kusu madla z ohýbaného profilu postupujte v Advance Steel následovně:

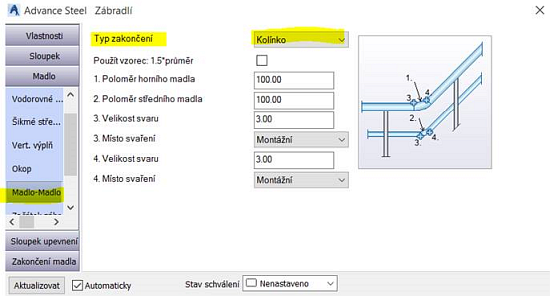

1) V nastavení makra zábradlí přejděte do části Madlo-Madlo a vyberte jako typ zakončení „Kolínko“

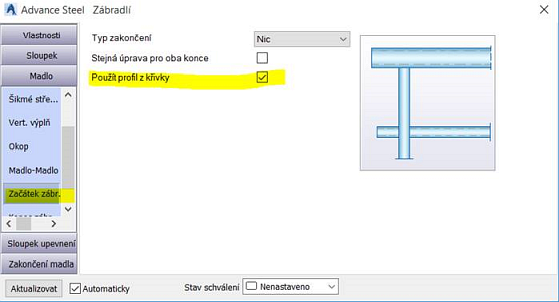

2) V nastavení madla v části Začátek zábr. zatrhněte volbu „Použít profil z křivky“

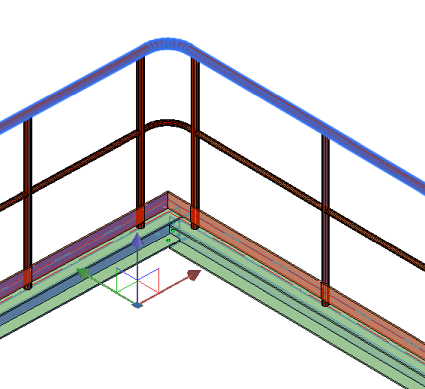

Výsledek bude vypadat takto:

Steel
100% *  CAD
31.8.2017    950×
křivka svar
