Jak vytvořit rodinu opakujících se prvků pomocí tažení? (inženýrské sítě v Revitu)

A - odpověď Jak v Revitu kreslit komplexní čáry inženýrských sítí (typy čar se symboly) pro výkresy situací?

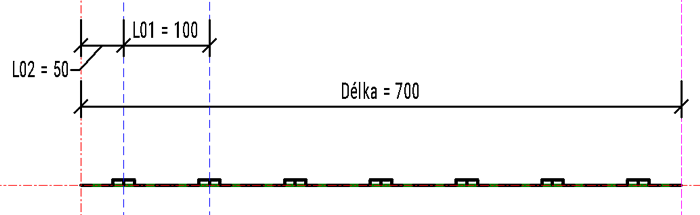

Vytvořte rodinu založenou na šabloně „Obecný model liniový.rft“. Načtěte rodinu, kterou chcete opakovat po délce tažení. Vytvořte si parametry celého čísla (I01) a parametr délky jednoho prvku(L01). Délku prvku(L01) namapujte s parametrem délky vnořené rodiny. Pomocí příkazu „Pole“ vytvořte kopie objektů. V příkazu „Pole“ nechte zaškrtnutou možnost „Seskupit a asociovat“. Po vybrání hotového pole vyberte dočasnou kótu počtu instancí. Do dočasné kóty namapujte parametr celého čísla počtu objektů(I01). Do parametrů celého čísla(I01) napište vzorec, který bude počítat počet instancí na délku tažení. (Délka/L01). Vytvořte dvě referenční roviny, první rovina bude řídit umístění první instance objektu. Druhá rovina bude řídit umístění druhé instance objektu, a tedy i všech dalších instancí. Roviny je třeba zakótovat. První rovina bude ve vzdálenosti poloviny délky jedné instance(L02=L01/2). Druhá rovina bude ve vzdálenosti jedné instance(L01).


Podrobnější popis najdete na blogu Typy čar inženýrských sítí a ve videu:

Revit
100% *  CAD
12.4.2023    1265×
kóta model rodina šablona výkres
