CAD tip CAD tip # 14155:


Otázka CAD
 %  platforma  kategorie
Q - otázka

Jak zaoblit segmenty 3D křivky (3D polyline)?

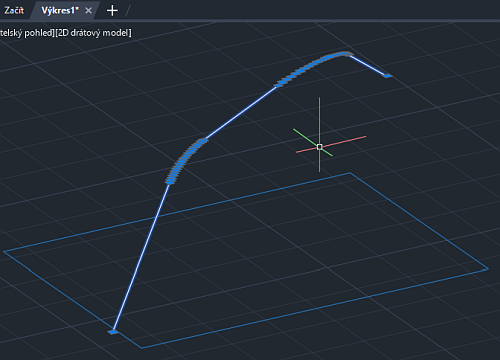

A - odpověď Standardní 3Dpolyline nepodporuje zaoblování segmentů. Můžete však využít freeware utilitu 3Dfillet. Ta umožňuje přidat emulované 3D zaoblení (poskládané z krátkých úseček) mezi dva vybrané segmenty nebo mezi všechny segmenty vybrané křivky.

Stáhněte si 3Dfillet.vlx z Download, načtěte jej do AutoCADu pomocí APLČTI a spusťte příkazem 3DFILLET. Pomocí voleb příkazu předem nastavte poloměr zaoblení (Radius), popř. počet aproximačních segmentů tvořících "oblouk".

ACADACADMPlantCivil3DACADE
100% *  CAD
25.6.2024    124×
křivka
