Q - otázka

Jak změnit měřítko výkresu v AutoCADu Mechanical?

A - odpověď Pro změnu měřítka objektů můžete použít standardní příkaz MĚŘÍTKO, resp. klasicky nastavit měřítko výřezu v rozvržení (layoutu), ale pro snazší změnu včetně anotačních symbolů, kót a řezů použijte volbu měřítka modelu přímo v nastavení Mechanicalu. Parametry a způsob zobrazení se řídí aktuálně nastavenou normou (např. DIN, ČSN).

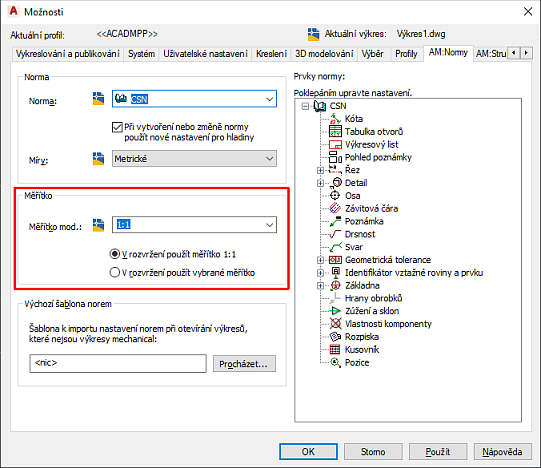

Spusťte příkaz AMOPTIONS (MOŽNOSTI, karta AM:Normy) a nastavte požadované měřítko v poli Měřítko - buď jen pro model nebo i pro rozvržení (listy výkresů).

Potvrďte změnu měřítka pro vybrané objekty.

ACADMMech
100% *  CAD
10.4.2020    1491×
kóta měřítko model řez výkres
