Jak zvětšit/zmenšit těleso na danou velikost ve Fusion 360?

A - odpověď Pokud potřebujete (např. po importu) změnit měřítko načteného 3D tělesa na určitou velikost, použijte příkaz Scale (Měřítko; MODIFY > Scale).

V dialogu SCALE vyberte zvětšované těleso, jeho referenční bod (kolem nějž se bude zvětšovat), typ měřítka (rovnoměrné, nerovnoměrné X-Y-Z) a faktor měřítka. Ten můžete zadat jako prostou numerickou hodnotu (např. 10 pro 10x zvětšení, 0.1 pro 10x zmenšení), nebo jej můžete určit aritmetickým výrazem vestavěného kalkulátoru - např. jako podíl původní délky a nově požadované délky (např. 3.5/5.7).

Původní rozměr můžete odměřit příkazem I (INSPECT > Measure) a v paletě s výsledky zkopírovat změřenou hodnotu (včetně jednotek) kliknutím myší (levé tlačítko). Do pole "Scale factor" pak změřenou hodnotu vložte pomocí Ctrl+V a doplňte aritmetický vzorec pro výpočet cílové velikosti (či plochy).

Příklady:

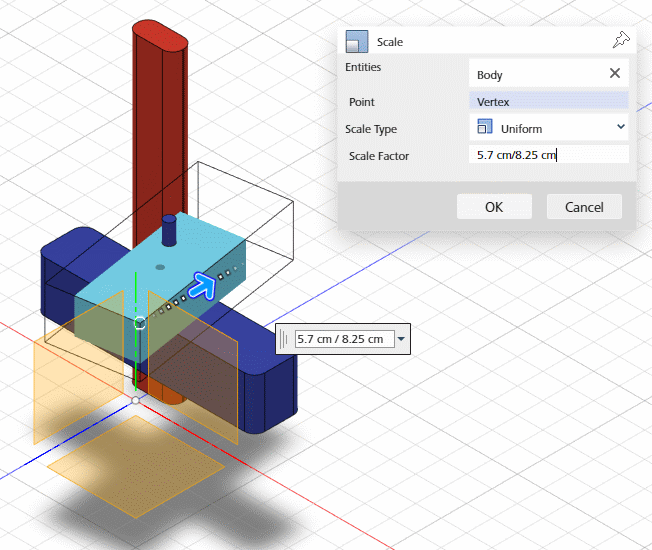

kalkulačka

Stejnou funkci nabízí i webová verze Fusion 360:

Přehled přípustných aritmetických výrazů je stejný jako u parametrů a najdete jej např. zde.
Fusion360
100% *  CAD
25.8.2018    3506×
bod dialog fusion import měřítko
