Chcete-li v AutoCADu nakreslit úsečku nebo segment křivky na základě horizontální (promítnuté) délky a daného sklonu (2D, XY), můžete využít LISP utilitu SklonV. Tu najdete ke stažení jako CS+ bonus na stránce Download (funkce je nyní součástí nadstavby CivilTools).

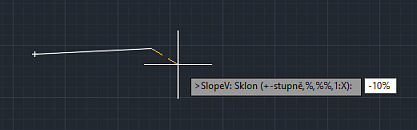

Po načtení a spuštění příkazu SLOPEV zadáte počáteční bod, horizontální vzdálenost a samotný sklon úsečky resp. úseku křivky. Sklon můžete určit zadáním číselné desetinné hodnoty stupňů (+/-), procenta či promile sklonu, nebo využít poměrného formátu N:M (např. 1:3, 3:7).
