CAD tip CAD tip # 8840:


Otázka CAD
 %  platforma  kategorie
Q - otázka

Kvadratický moment průřezu součásti v Inventoru.
A - odpověď Pro výpočet kvadratického momentu průřezu (momentu setrvačnosti) Jx a Jy je možné v Inventoru použít kalkulátoru nosníku.

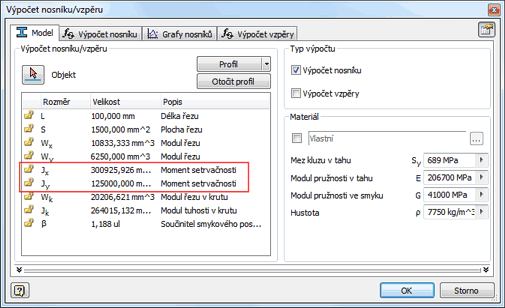

V prostředí sestavy klepněte v ribbonu na Návrh > Rámová konstrukce > Výpočet nosníku a vzpěry (pod šipkou) a v dialogu výpočtu zvolte objekt nebo tvar profilu. Momenty a moduly setrvačnosti, modul řezu (W) a tuhosti v krutu (Jk) najdete v tabulce:

Setrvačnost

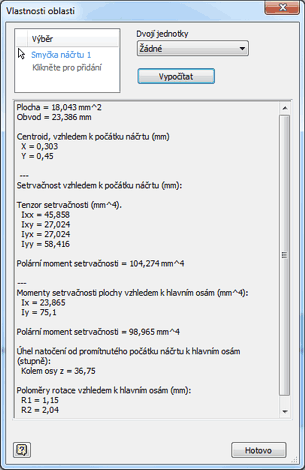

Dalším místem, kde můžete vyšetřit moment setrvačnosti libovolného tvaru, je nástroj pro odměřování oblasti v prostředí náčrtu. Nakreslete tvar profilu a pomocí ribbonu Nástroje > Měřit > Oblast (pozor, "Oblast" pod rozbalovací šipkou) zobrazíte okno "Vlastnosti oblasti". Zde vyberete smyčku náčrtu a stisknete tlačítko Vypočítat pro zobrazení centroidu, hodnot momentů, tenzorů a poloměrů rotace:

Setrvačnost - náčrt
Inventor2013Inventor2012
100% *  CAD
5.10.2012    6217×
dialog inventor náčrt řez sestava vlastnosti
Připomínky    Přeposlat
Zaslat obchodní dotaz

Související CAD produkty:
Inventor
Ceny - CAD eShop:
Koupit Inventor
Koupit Product Design Collection
platí pro: Inventor 2013 · Inventor 2012 ·
