Q - otázka

Matematické plochy v Inventoru - povrchová plocha řízená výrazem.

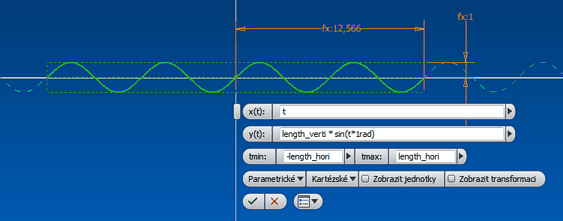

A - odpověď Pomocí náčrtových křivek výrazů a pomocí operace tažení můžete v Inventoru vytvářet parametrické matematické 3D povrchové plochy, např. Z=sin(X)+sin(Y).

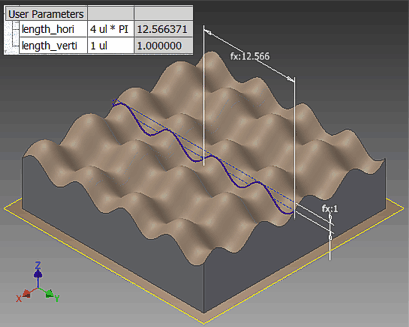

Je potřeba jen správně zvolit kolmé roviny náčrtů řídicích aritmetických, resp. algebraických výrazů (křivek) a správné parametry funkce tažení (sweep). Výsledkem je 3D plocha, v níž můžete měnit parametry i matematické výrazy tvořících křivek.

Pro uživatelské parametry zvolte správný rozsah, např. 4 ul * PI.

Příklad IPT součásti tvořené plochou sin(x)+sin(y) najdete v Knihovně bloků - Blok 10539. Další možností je použití utility 3DPlot pro AutoCAD.

Volně dle Equation-driven surface

Inv2014Inv2013
100% *  CAD
30.9.2013    4139×
autocad blok inventor knihovna křivka náčrt součást
