Načtení bodů z Shape souboru ve formě symbolů/bloků dle OD.

A - odpověď Pomocí mapování objektových dat můžete snadno načíst body ze SHP (shape) souboru ESRI ve formě stylizovaných symbolů závislých na hodnotě atributových dat (GIS atributu) daného bodu, resp. objektových dat jednotlivých bodů naimportovaných do DWG souboru AutoCADu Map 3D, resp. Civil 3D.

Nejprve si ve vašem výkresu nadefinujte (např. do samostatné hladiny) bloky se symboly, nazvané přesně podle hodnoty daného atributu v načítaných GIS datech. V našem příkladu (z projektu finských kolegů Arkance Systems) obsahuje atribut "Equipmen_6" hodnotu identifikující typ zaměřeného zařízení - např. "A", "B" nebo "CC1". Proto si v DWG předdefinujeme bloky těchto jmen.

Nyní spustíme příkaz MAPIMPORT, vybereme načítaný SHP soubor (s jeho "příslušenstvím") - Atria_equipment.shp:

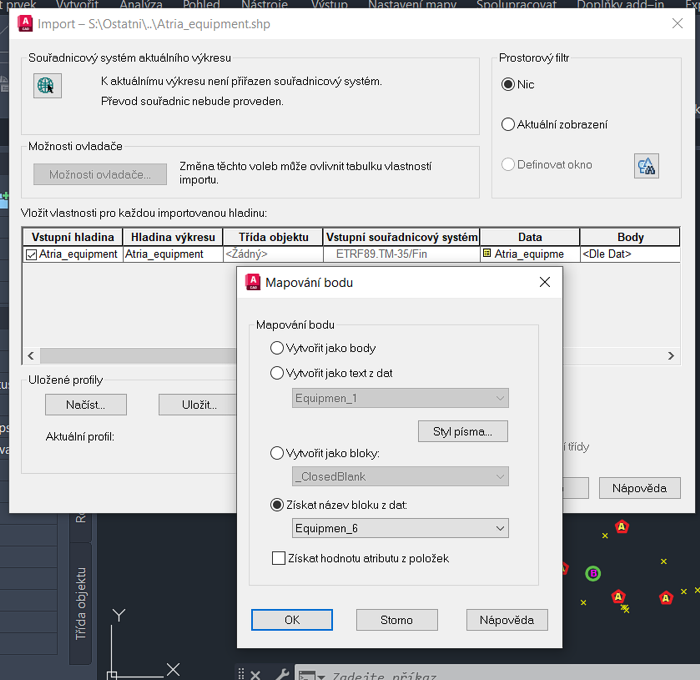

a v následném dialogu Import nastavíme mapování atributových dat GIS souboru na objektová data (OD) Mapu/Civilu a především pak data bodů na "Získat název bloku z dat" (v našem případě z dat "Equipmen_6").

Poté dokončíme import.

Body, pro něž byly nalezeny bloky stejného jména jako je hodnota atributu, bude zobrazena symbolická stylizace.

(Další možnosti stylizace značek bodů nabízí funkce FDO import.)

Viz též videoukázka:

MapCivil
100% *  CAD
18.1.2023    155×
atribut blok civil hladina import mapa výkres
