Při načtení DWG výkresu do Autodesk Quantity Takeoff pro výkazy výměr se zobrazují čáry s nastavenými tloušťkami a s podkladem pak lze obtížně pracovat.
Problém je ve zvoleném stylu vykreslování zdrojového DWG. Pro korektní načtení DWG do Autodesk Quantity Takeoff je nutno před uložením DWG souboru v AutoCADu nastavit v dialogu tisku, aby se nepoužívalo vykreslování podle stylů, případně aby se netiskly tloušťky čar.

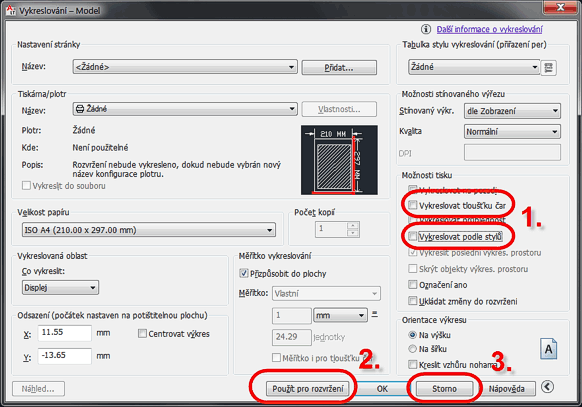

V nabídkce Výstup – Vykreslení (popř. Soubor – Tisk – Vykreslování) v Možnostech tisku vypněte volbu "Vykreslovat podle stylů", případně "Vykreslovat tloušťku čar"
Potvrďte Použít pro rozvržení
Pro opuštění dialogu použijte Storno
Uložte soubor a načtěte uložené DWG do Autodesk Quantity Takeoff
Další možností pro načtení výkresových podkladů z AutoCADu je tvorba DWF a jejich následné načtení do Autodesk Quantity Takeoff – viz také CAD tip #8053.
