Náhrada reference modelu - rychlý výkres jiné varianty součásti či sestavy.

A - odpověď Inventor nabízí od verze 2011 užitečnou funkci "Nahradit referenci modelu". Můžete pomocí ní rychle vytvářet výkresové pohledy variantní verze modelu dané součásti nebo sestavy.

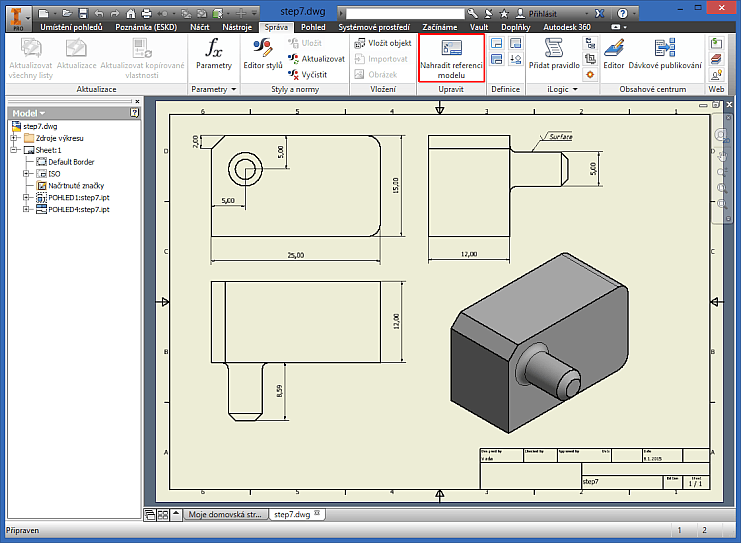

Funkci najdete ve výkresovém prostředí v ribbonu Správa > Upravit > Nahradit referenci modelu. Spustíte ji v kompletním výkresu výchozí/první verze daného modelu.

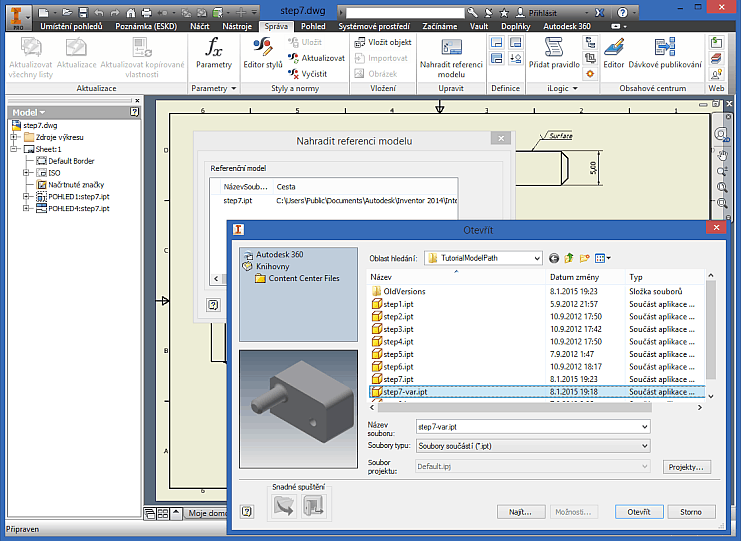

V dialogu funkce vyberete další požadovanou variantu modelu pro nahrazení v daném výkresu (IPT, IAM). Principelně lze aktuální model nahradit jakýmkoliv jiným, ale aby se zachovaly poznámky, kóty a anotační funkce výkresu, je potřeba model nahradit pouze modelem odvozeným od modelu původního, po jeho úpravě (Ulož jako nebo Ulož kopii jako). IPT lze nahradit novým IPT, IAM jinou verzí IAM dokumentu.

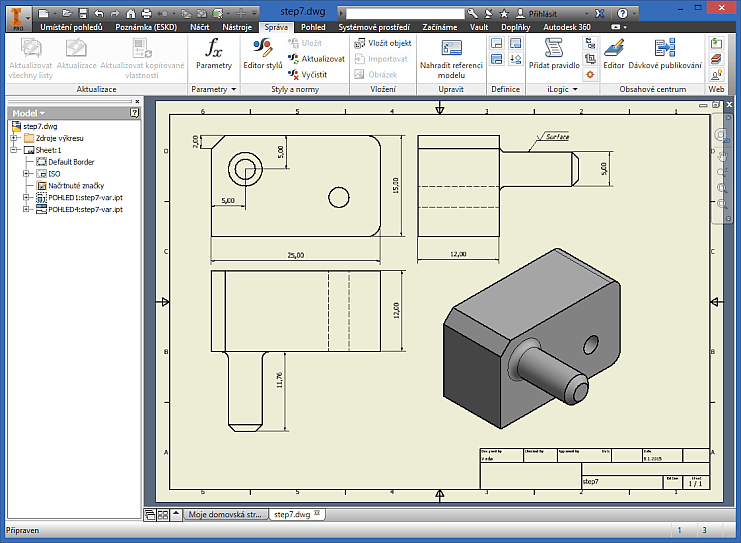

Proběhlá náhrada referenčních modelů vyústí v jinou podobnou verzi výkresu odrážející stav vyměněného modelu - přitom jsou zachovány kóty, značky a další anotace.

Především u malých změn modelu s velkým množstvím kót tak můžete velmi urychlit tvorbu nového výkresu.
Inventor
100% *  CAD
8.1.2015    4437×
dialog inventor kóta model reference sestava součást správa výkres
