Q - otázka

Nastavení úhlu šrafování v Inventoru 2011.

A - odpověď Aby se odlišily jednotlivé součásti v pohledu řezu, mění Inventor úhel šraf. V Editoru stylů lze nastavit, jaké úhly se budou používat.

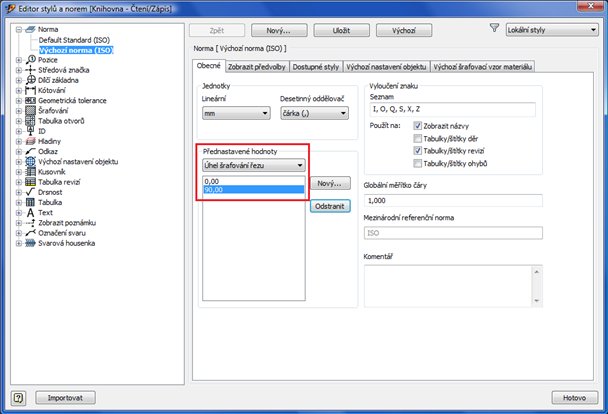

Pokud nechcete mít šrafy s libovolnými úhly, ale jen šrafury pod úhly 45 nebo 135 stupňů, nastavte v Editoru stylů (Norma > Obecné > Úhel šrafování řezu) toto:

Úhel šraf - IDW/DWG (Šrafovanie)

Inventor2012Inventor2011
100% *  CAD
14.2.2011    4521×
inventor řez součást šrafy

Související CAD produkty:
Ceny - CAD eShop:
platí pro: Inventor 2012 · Inventor 2011 ·
