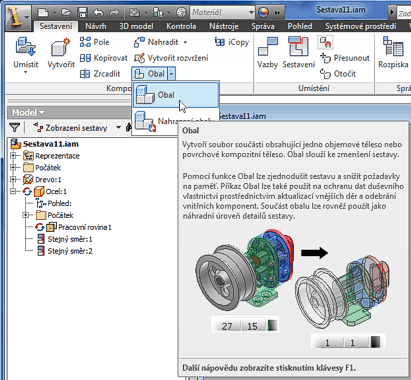

Pro zjednodušení sestav a vytvoření obalového tělesa vnějšího povrchu sestavy lze v Inventoru použít funkci Obal (Sestavení > Komponenta > Obal, Shrinkwrap).
Tato funkce vytvoří zjednodušenou obalovou součást (IPT) z původní komplexní IAM sestavy, přičemž zachová asociativitu s tvarem původních součástí sestavy. Výsledná součást je podstatně menší než zdrojová sestava a rychleji se s ní pracuje při dalším zpracování. Obalovou součást lze s výhodou použít pro předávání 3D dat kooperujícím firmám bez poskytnutí detailů o vnitřní stavbě a bez rizika úniku nechtěných informací (ochrana duševního vlastnictví). Výlednou obalovou součást můžete dále exportovat do STEP, IGES, DWF, apod.
Při odvozování obalové součásti lze v dialogu "Možnosti obalu sestavy" nastavit řadu parametrů (např. odstranit malé součásti a otvory, odstranit neviditelné součásti, nezahrnout povrchové plochy, atd.):
Další možnou cestou k vytvoření obalové formy sestavy je použití odvozené součásti (odečtení tvaru sestavy od tělesa formy, 3D otisk).
|
|
|
