Otevření jen určité části DWG výkresu - hladiny, pohled.

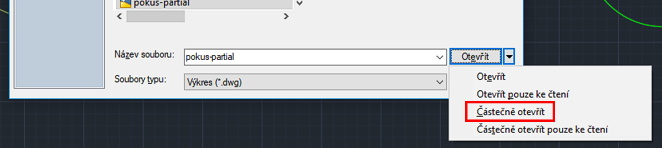

A - odpověď V AutoCADu můžete otevřít DWG výkres tzv. "částečně", tedy nenačítat jej do paměti aplikace AutoCAD celý, ale jen jeho relevantní část. Funkci najdete u tlačítka Otevřít v dialogu otevření výkresu - po rozbalení šipkou zvolte ze seznamu funkci "Částečně otevřít" (Partial Open).

AutoCAD nabídne dialog, ve kterém můžete zvolit který uložený (pojmenovaný) pohled načíst a které hladiny nadefinované ve výkresu se mají načítat. Volitelně můžete také uvolnit případné xrefy připojené k otevíranému výkresu.

Pokud se tento dialog neobjeví a DWG soubor se normálně načte celý, může to mít tři příčiny:

  1. Otevíraný výkres nebyl uložen v aktuální verzi AutoCADu - přeuložte jej

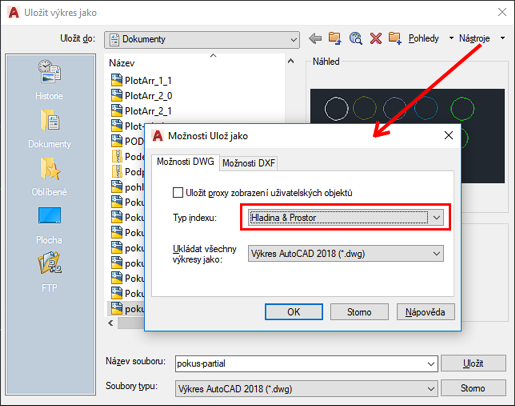

  2. Otevíraný výkres nebyl uložen s prostorovými indexy - přeuložte jej příkazem ULOŽJAKO a v dialogu uložení zvolte Nástroje > Možnosti > Typ indexu: Hladina & Prostor

  3. Výkres obsahuje proxy objekty (např. AEC objekty)

AutoCAD Map 3D nabízí další možnosti otevření (i souběžného otevření pro editaci, s ochranou zamykáním) pouze vybrané části DWG výkresu (region, hladiny...), a to formou dotazu do DWG (viz Tip 4058).
