Q - otázka

Paleta pro nahrazení komponenty nezobrazuje grafiku.

A - odpověď Při nahrazení jedné P&ID komponenty jinou pomocí symbolu pro nahrazení (substitution grip) se v paletě pro nahrazení nezobrazí grafika nebo zobrazí jiné symboly.

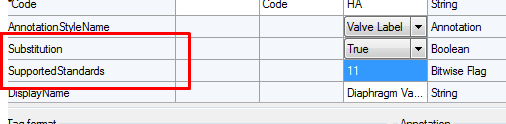

Podmínky pro zobrazení palety pro nahrazení symbolu za jiný jsou v AutoCADu P&ID následující:

  • Parametr „Substitution“ je nastaven na hodnotu „true“
  • Parametr „SupportedStandards“ má nastavenou odpovídající normu
  • Třída má vytvořen alespoň jeden symbol a v parametru „GraphicalStyleName“ je tento symbol použit.

Pokud se stane, že paleta pro nahrazení symbolu nezobrazí odpovídající prvky ale jiné, nebo není vidět grafika, ale jen popisy symbolů, vymažte soubor SubstitutionPalettes.xml, který se nachází v adresáři projektu. Při následném použití symbolu pro nahrazení se tento soubor vygeneruje znovu.

PID2015Plant
100% *  CAD
10.9.2014    1650×
XML
