CAD tip # 12599:

Otázka

CAD
% platforma kategorie

Parametrické 3D křivky ve Fusion 360.

Pomocí jednoduchého pluginu "Equation Driven Curve" (viz Apps) můžete ve Fusion 360 generovat parametrické 3D křivky definované matematickým výrazem (podobně jako fungují Křivky výrazu v Inventoru nebo 2D Plot v AutoCADu).

Po instalaci pluginu najdete funkci "Equation Driven Curve" v menu Vytvořit v prostředí Náčrtu. Předpis křivky zadáte jako parametrické výrazy pro X,Y,Z závislé na parametru theta.

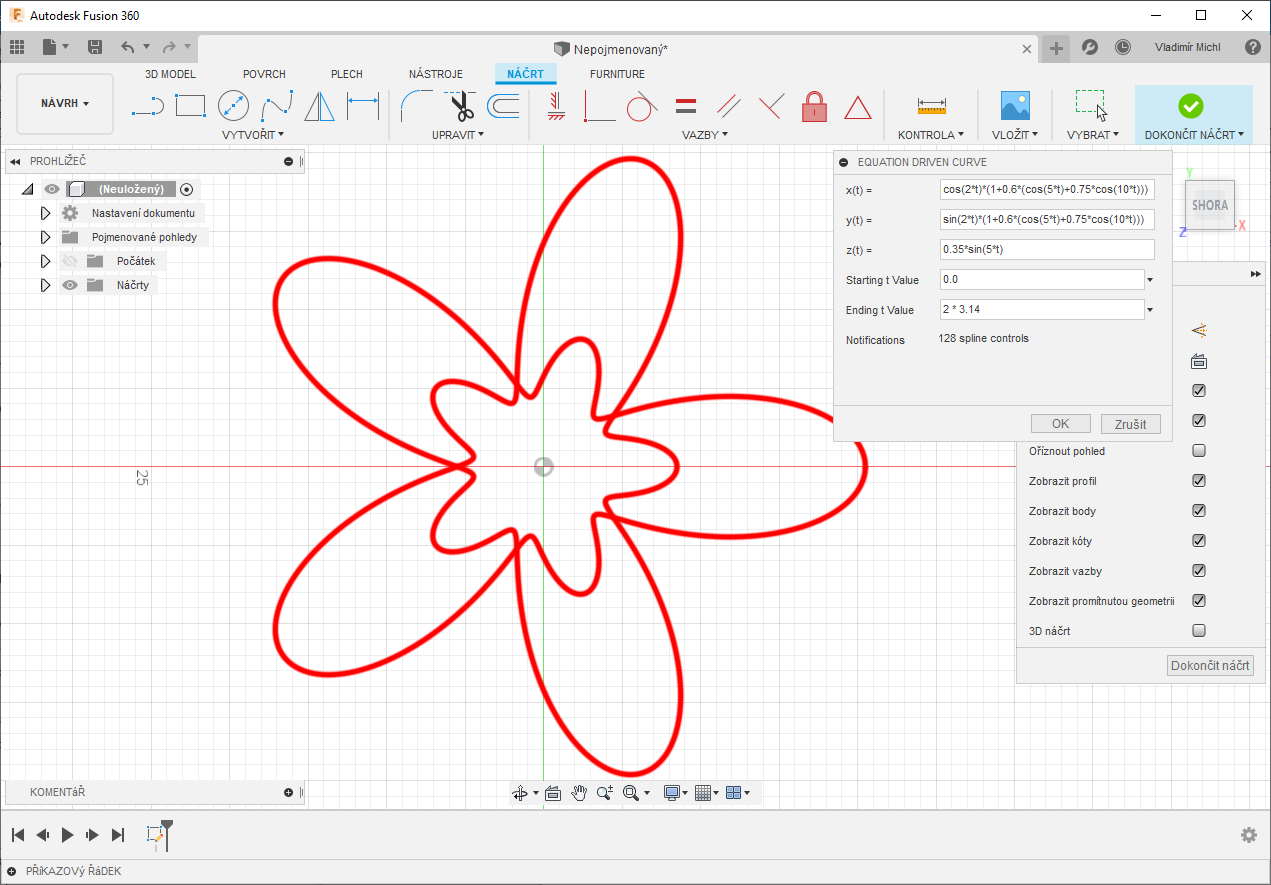

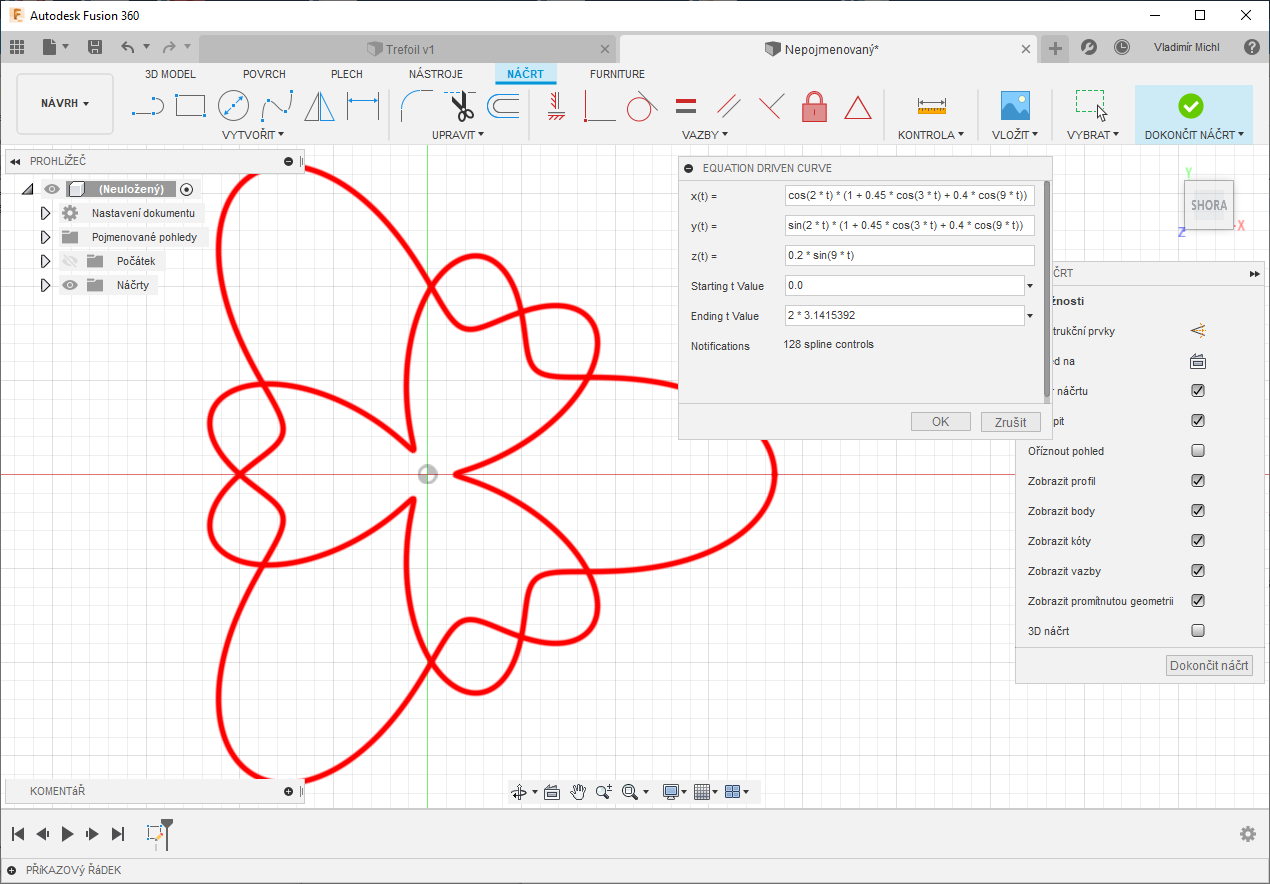

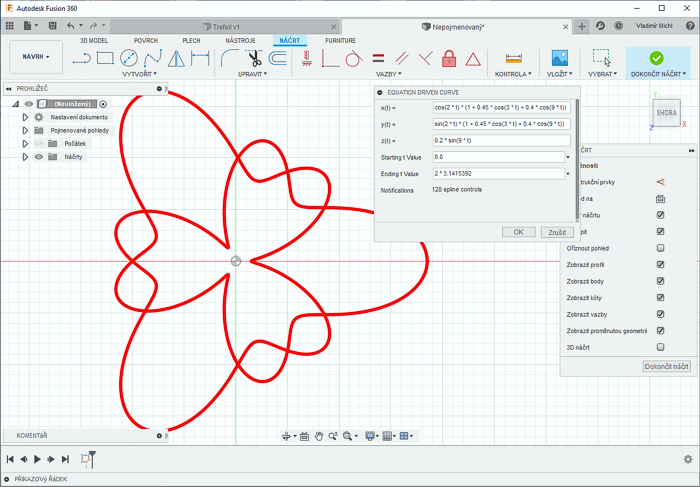

Příklady 3D uzlů dle výrazů převzatých z Dekorativní uzly (PDF):

Příklad:

exp

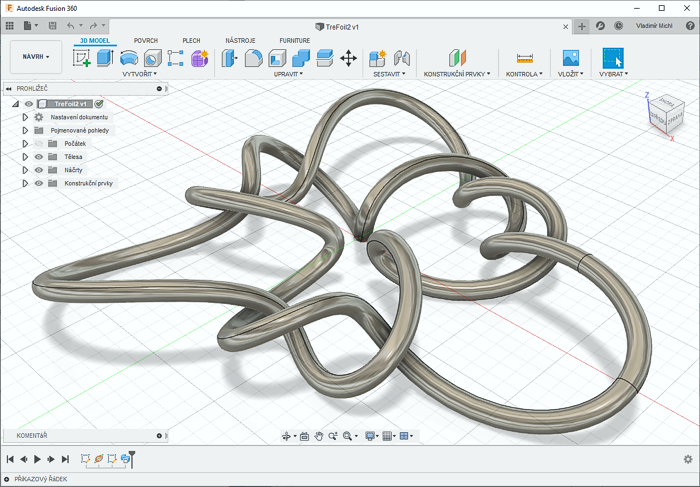

Výsledek funkce Tažení s využitím této 3D trajektorie:

Viz též ukázky modelů - Blok 18218 a Blok 18219

Fusion360

* CAD

11.5.2020 1538×

blok fusion instalace inventor křivka model náčrt
