Popisky s pevnou výškou nezávislou na měřítku - Civil 3D.

A - odpověď Pokud potřebujete ve výkresu Civilu 3D vytvořit popisky s pevnou výškou textu, nezávislé na měřítku, použijte Výraz.

Pro neanotační popisky použijete funkci Výrazy:

  1. V Prospektoru otevřete záložku Nastavení
  2. Otevřete kolekci Stylů popisků
  3. Klikněte pravým tlačítkem na uzel Výrazy a vytvořte Nový

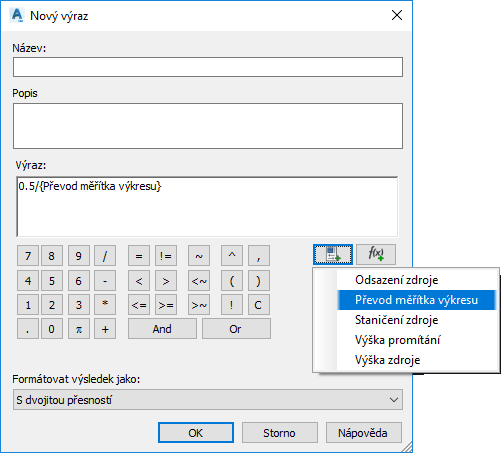

  4. Zadejte požadovanou výšku popisku (např. 0.5), napište lomítko ("/") a pomocí tlačítka Možnosti zvolte parametr "Převod měřítka výkresu" (Drawing scale conversion)

  5. Výraz pojmenujte a uložte pomocí OK
  6. V dialogu "Tvůrce stylu popisku" pak použijte daný výraz jako hodnotu výšky textu

Pro pohodlné využití přednastavených popisek použijte DWT šablony CAD Studia pro jednotlivé profese v Civil 3D.
