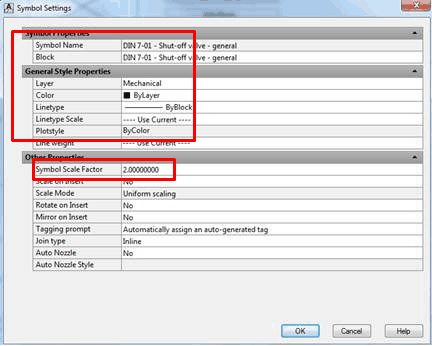

Při nastavení některého typu zakončení ventilů (End Connection) se symbol příruby (svaru...) zobrazí příliš velký. To je způsobeno tím, že v nastavení symbolu je zadané měřítko vkládání větší než 1 (parametr "Symbol Scale Factor").
Stejným měřítkem je poté i zvětšen symbol příruby. Řešením je upravit výchozí blok ventilu (zvětšit jeho měřítko) a nastavit měřítko vkládání na hodnotu 1.
