CAD tip CAD tip # 1144:


Otázka CAD
 %  platforma  kategorie
Q - otázka

Vytvoření negativní formy ze součásti.

A - odpověď Pro vytvoření jednoduchého "3D negativu" (otisku) vaší součásti nebo sestavy Inventoru - např. pro výrobu forem - můžete použít odvozené sestavy.

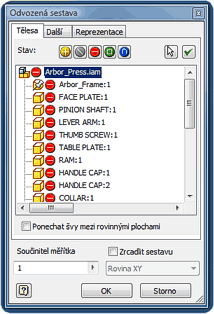

Vytvořte novou (prázdnou) sestavu a vložte do ní součást představující materiál formy (např. kvádr) a vaši původní součást. Pomocí odvozené sestavy propojte tyto dvě komponenty (tělesa). V dialogu odvozené součásti změňte u vašeho modelu součásti (klepnutím myší) žlutý symbol plus na modrý (resp. červený) symbol mínus. Tím se tato komponenta odečte od materiálu formy - vytvoří 3D negativ.

Odvozená součást

Inventor
100% *  CAD
18.8.2001    6335×
dialog inventor materiál model sestava součást
